ASSAB CORRAX
Corrax不銹模具鋼具有獨(dú)特的性能，使其成為眾多苛刻要求的應(yīng)用的最佳選擇。其卓越的耐腐蝕性和高達(dá)50HRC的硬度使其非常適合模具制造：
z 醫(yī)療部件
z 零件由腐蝕性塑料制成，如 PVC
z 由橡膠制成的部件以及在潔凈室環(huán)境中運(yùn)行的模具有兩大優(yōu)勢(shì)使得模具用戶可以依靠：Corrax卓越的不銹鋼特性大大降低了維護(hù)成本。在長(zhǎng)時(shí)間的生產(chǎn)過程中可以保持恒定的循環(huán)時(shí)間。通過非常簡(jiǎn)單的熱處理，模具制造商可以獲得32-50 HRC的硬度。

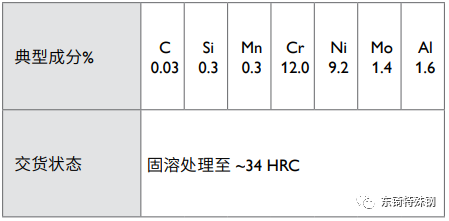

ASSAB CORRAX 簡(jiǎn)介
與其它傳統(tǒng)的不銹工具鋼比較，Corrax具有以下優(yōu)點(diǎn)：
z 硬度范圍廣，可在425-600℃之間經(jīng)由時(shí)效硬化處理達(dá)到34–50 HRC。
z 時(shí)效硬化處理中非常好的尺寸穩(wěn)定性。
z 大尺寸也能保證均勻的性。
z 非常好的焊接性能，無(wú)需焊前預(yù)熱。
z 火花加工后無(wú)硬化“白層”。
z 抗腐蝕性優(yōu)于AISI 420和WNr. 1.2083。
ASSAB CORRAX 應(yīng)用
z 注塑模
– 腐蝕性塑膠原料
– 橡膠
– 醫(yī)療和食品器械
z 擠塑模
z 塑料成形
– 螺桿
z 工程部件
Corrax制作的模具也可以抵抗潮濕的服役和貯藏環(huán)境，并且比其他標(biāo)準(zhǔn)的整體硬化鋼種顯示出更好的抗應(yīng)力腐蝕開裂性能。

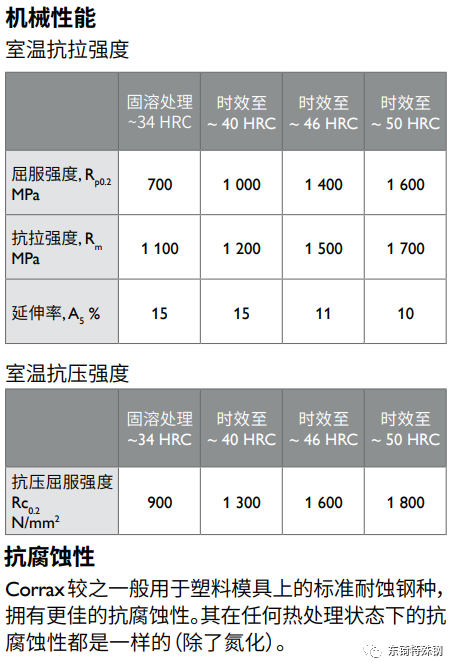

ASSAB CORRAX 熱處理
Corrax 以固溶處理狀態(tài)供貨，可直接使用。但若需熱處理到更高的硬度則可參照以下的推薦。
去應(yīng)力回火
Corrax無(wú)法進(jìn)行常規(guī)的應(yīng)力消除。由于當(dāng)加熱至常規(guī)的應(yīng)力消除處理溫度，Corrax將發(fā)生時(shí)效 。
時(shí)效處理

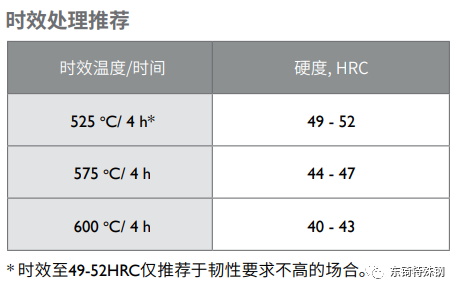

Corrax 可直接使用供貨態(tài)。更高的使用硬度可通過時(shí)效硬化來(lái)達(dá)成。下圖所示為獲得所需硬度，時(shí)效硬化溫度及時(shí)間的推薦。時(shí)效硬化時(shí)間就是當(dāng)模具完全熱透后在時(shí)效硬化溫度所持續(xù)的時(shí)間。
如果使用Corrax的工作溫度超過200oC, 則不建議采用固溶處理狀態(tài)（即供貨態(tài)），以避免使用時(shí)產(chǎn)生時(shí)效硬化。
固溶處理
如果Corrax已進(jìn)行了時(shí)效處理但需回到供貨態(tài)，可以進(jìn)行固溶處理。固溶處理工藝為加熱至850oC，保溫30分鐘，空冷。

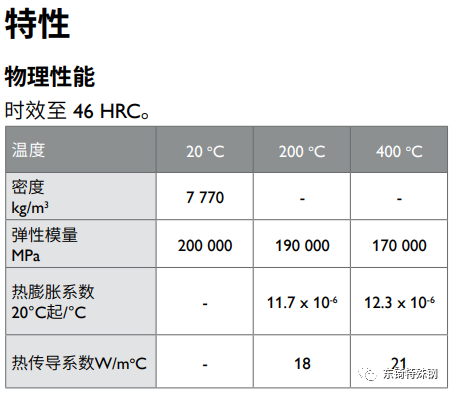

尺寸改變
時(shí)效硬化會(huì)造成體積少量但均勻的變小。下表顯示時(shí)效硬化時(shí)可預(yù)見的收縮。
Coolmould

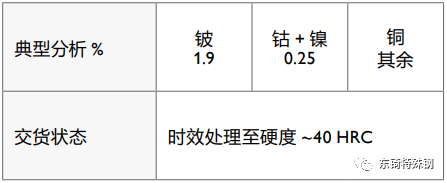

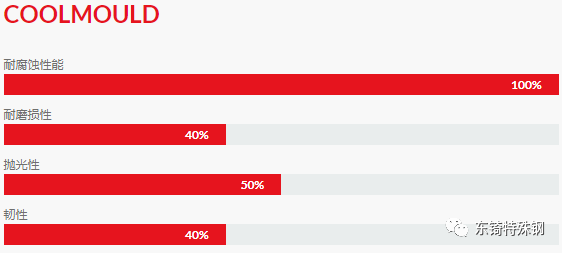

Coolmould是一種用于塑料成型模具的高強(qiáng)度鈹銅合金。其主要性能包括：
z 高導(dǎo)熱性
z 良好的耐腐蝕性
z 良好的拋光性
z 良好的耐磨性
z 良好的抗粘著性能
z 良好的機(jī)械加工性
z 高強(qiáng)度和高硬度
z 卓越的焊接性

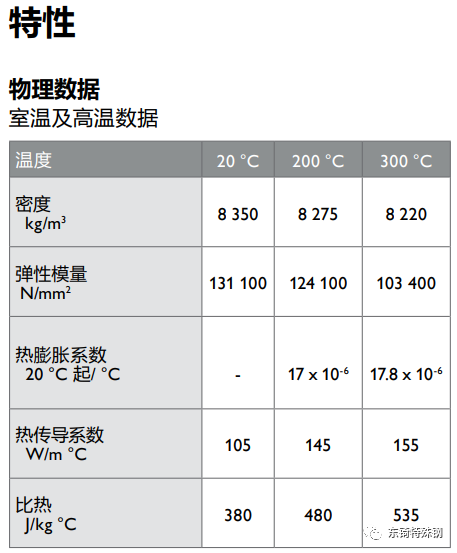

Coolmould被廣泛用于注塑成型模具或模具的型芯及嵌件。在模具中使用時(shí)，可有效冷卻熱點(diǎn)，減少或消除對(duì)冷卻通道的需求。
Coolmould提供圓棒和平板鍛件，預(yù)加工芯棒和焊絲。
Coolmould的導(dǎo)熱性比鋼材高3至5倍，確保散熱均勻快速，減少零件變形翹曲，提高復(fù)制精度，避免出現(xiàn)類似缺陷。在許多情況下，即使只在模具的特定位置使用這樣的型芯和嵌件，也可顯著減少循環(huán)時(shí)間。
應(yīng)用
Coolmould鈹銅合金的特殊性能使其成為適用于各種成型條件的模具/型芯/嵌件材料，尤其適用于對(duì)高導(dǎo)熱性、耐腐蝕性和良好拋光性的組合性能要求高的情況。
z 吹塑模具：夾斷、頸環(huán)和夾持件
z 注塑模具：模具、型芯、嵌件
z 注射噴嘴和熱流道系統(tǒng)的歧管
注意：提高合金含量有助于提高強(qiáng)度，但會(huì)降低導(dǎo)熱性。但是，這只適用于同一材料類別之間的比較，如鋼材與鋼材之間，或銅則與銅合金進(jìn)行比較。

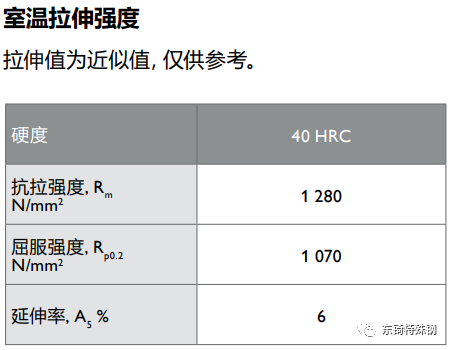

熱處理
Coolmould 在熱處理?xiàng)l件下交付 —— 通常無(wú)需額外熱處理。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://m.yaqiao.net.cn/Steel-Knowledge/1604125262.html
|
