首先分析一個軼諾硬度計根據ISO 898-1標準對緊固件進行專業的自動測試視頻，可以獲悉整個測試流程以及專業的測試報告：
流程：選擇ISO 898-1標準、掃描螺紋、自動分析、定位測試點、自動測試、測量，即可完成脫碳（或滲碳）試驗的整個流程，并對測試結果自動判斷，自動生成測試報告。

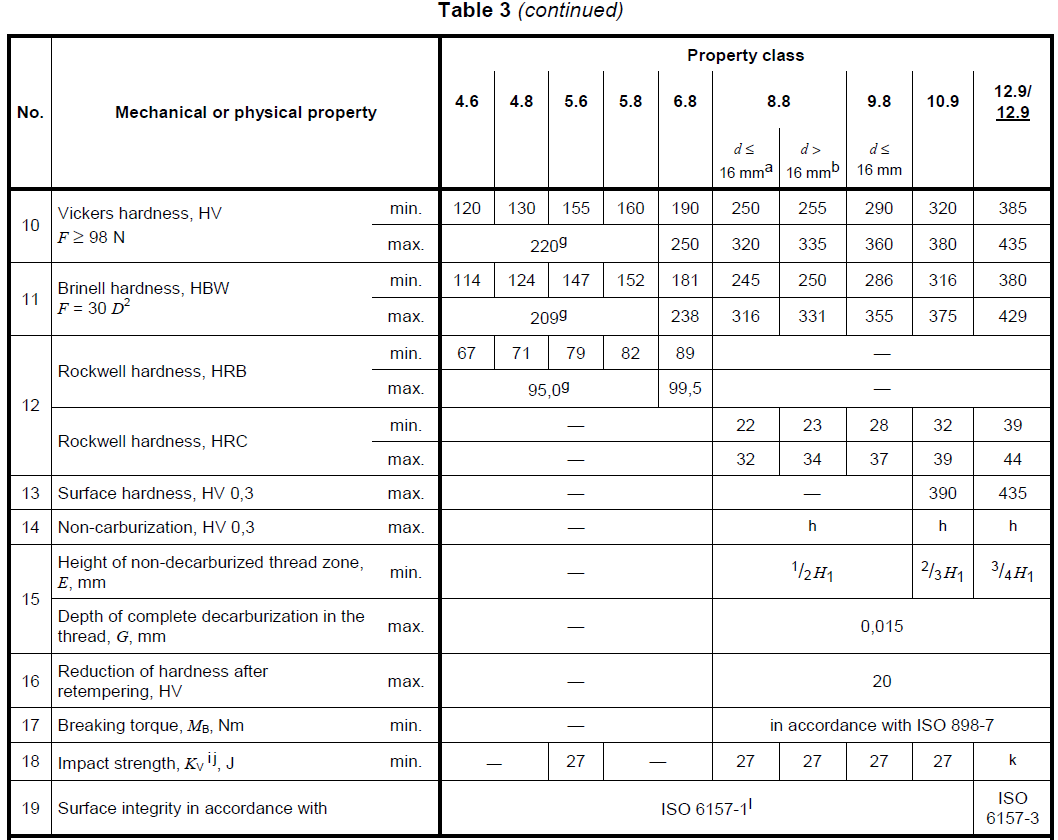

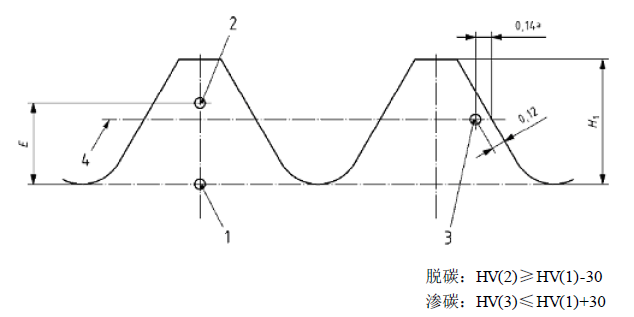

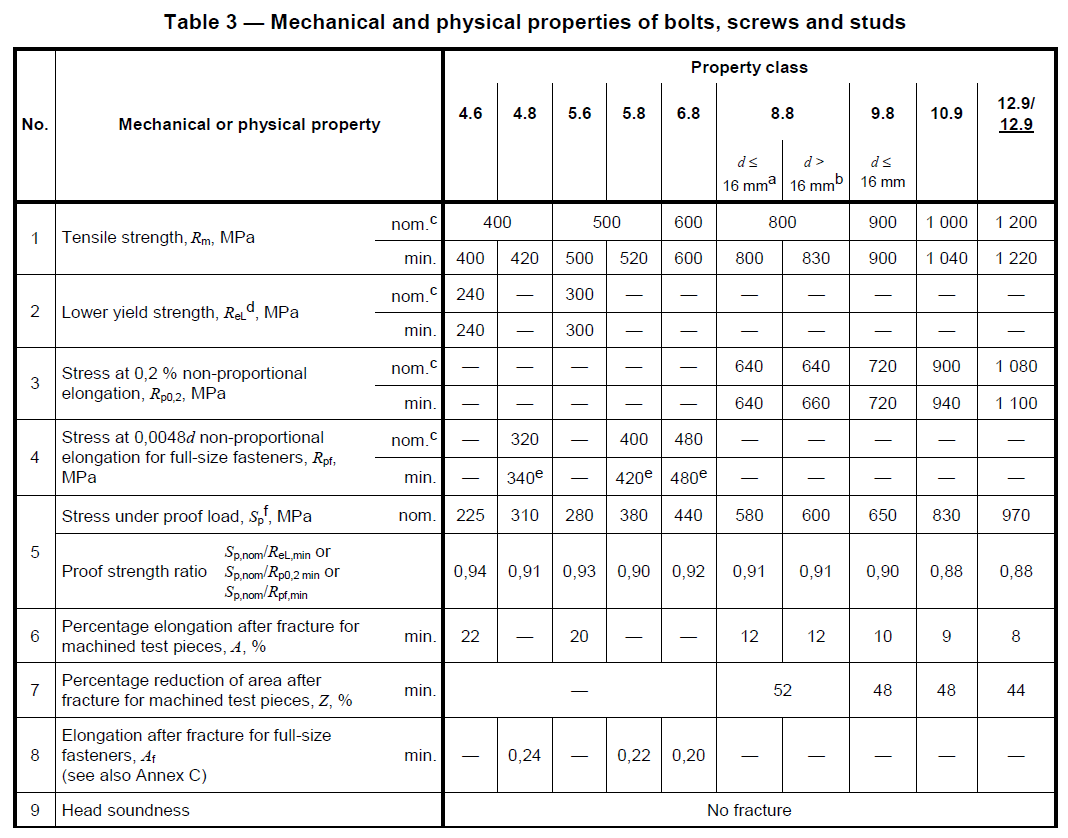

緊固件（螺絲） 螺絲是緊固件的通用說法， 是一種機械基礎件。應用行業廣泛，包括能源、電子、電器、機械、化工、冶金、模具、液壓等行業，在各種機械、設備、車輛、船舶、鐵路、橋梁、建筑、結構、工具、儀器、化工、儀表和用品等上面，都可以看到各式各樣的緊固件。緊固件品種規格繁多，性能用途各異，而且標準化、系列化、通用化的程度也極高。 ISO 898-1 標準 《碳鋼和合金鋼制造的緊固件機械性能-第1部分：螺栓、螺釘和螺柱 粗牙螺紋和細牙螺紋》規定的物理和機械性能，見下表3. 根據緊固件的性能等級不同，其中的硬度測試要求有HV、HB、HRB、HRC、HV0.3等五種。即： 緊固件 | 硬度試驗的適用范圍 按照ISO 898-1標準，適用于如下緊固件： －所有規格； －所有的性能等級； 緊固件 | 硬度試驗方法 硬度使用維氏、布氏或洛氏硬度試驗測定。 A）維氏硬度試驗 維氏硬度試驗按 ISO 6507-1規定。 B）布氏硬度試驗 布氏硬度試驗按ISO 6506-1規定。 C）洛氏硬度試驗 洛氏硬度試驗按ISO 6508-1規定。 緊固件 | 硬度法脫碳試驗 脫碳試驗的目的 測定緊固件經過熱處理后表面脫碳和測定脫碳層深度。 硬度法測金屬基體的未脫碳層高度 和用顯微硬度法測部份脫碳層。 適用范圍： 按照ISO 898-1標準，硬度法脫碳試驗適用于如下規格的緊固件： ―緊固件螺距≥1.25mm ―性能等級 8.8級~12.9級 試驗程序 維氏硬度測量按下圖“脫碳層試驗的硬度法” 第1 和第2 點，試驗力為2.942N（維氏硬度試驗V0.3）。 （上圖：1、2、3為測量點，4為中徑線） 緊固件 | 硬度法滲碳試驗 硬度試驗方法： —縱向截面硬度試驗或 —表面硬度試驗 縱向截面硬度試驗適用范圍： 適用于緊固件如下規格： －緊固件P ≥ 1.25 mm; －性能等級8.8到12.9 表面硬度法適用范圍： 本試驗適用于緊固件如下規格： －所有規格 －性能等級8.8到12.9 試驗程序： 維氏硬度測量點在已準備好的表面，試驗力按2.942N（維氏硬度試驗HV0.3）。維氏硬度測定部位在螺紋末端大約1個螺紋直徑載面的中心位置。 荷蘭INNOVATEST軼諾 高端維氏硬度計 根據ISO 898-1進行自動分析、定位測試點、自動硬度測試 軼諾全自動的維氏和顯微硬度計，配有先進的IMPRESSIONS應用軟件，例如Falcon500, 600, 5000系列。 根據ISO 898-1進行自動分析定位測試點、自動硬度測試。ISO 898-1標準已經內置在IMPRESSIONS軟件內，只需輕松幾步操作，即可選擇ISO 898-1標準、掃描螺紋、自動分析、定位測試點、自動測試、測量、自動生成測試報告，完成脫碳試驗和滲碳試驗的整個流程。并對測試結果自動判斷。大大提升測試效率、提高測試精度。
