2507是一種鐵素體-奧氏體(雙相)不銹鋼（25Cr-7Ni-4Mo-0.27N）2507 Stainless steel，具有極好的抗點腐蝕,縫隙腐蝕和均勻腐蝕的能力。
2507不銹鋼的主要用途：
2507是一種鐵素體-奧氏體(雙相)不銹鋼,它綜合了許多鐵素體鋼和奧氏體鋼最有益的性能, 由于該鋼鉻和鉬的含量都很高,因此具有極好的抗點腐蝕,縫隙腐蝕和均勻腐蝕的能力.雙相顯微組織保證了該鋼具有很高的抗應力腐蝕破裂的能力,而且機械強度也很高.
2507不銹鋼應用于石油和天然氣工業; 海上石破天油平臺(熱交換器管,水處理和供水系統,消防系統,噴水系統,穩水系統; 石油化工設備; 脫鹽(淡化)設備(和設備中的高壓管,海水管);
既需要高強度同時又需要高耐腐蝕性的機械和結構部件;燃(廢)氣凈化設備.
主要成分:25Cr-7Ni-4Mo-0.27N
各國標準對照:
ASTM/ASME: A240 - UNS S32750
EURONORM: 1.4410 - X2 Cr Ni MoN 25.7.4
AFNOR: Z3 CN 25.06 Az
DIN/EN： 1.4410、ASME SA-240
GB: 25Cr-7Ni-4Mo-0.27N
抗腐蝕能力
1.一般腐蝕：
SAF 2507的較高的鉻及鉬含量使其對有機酸如甲酸、乙酸等具有較強的抗整體腐蝕的能力.SAF2507合合金對無機酸,尤其是那些包含氯化物的無機酸也具有較強的抗腐蝕能力.
和904L相比,SAF2507對稀釋的混有氯根離子的硫酸具有更強的抗腐蝕能力.904L是奧氏體狀態的合金,專用于抗純硫酸腐蝕.
316L等級不能用于鹽酸環境中,它可能會遭到局部腐蝕或整體腐蝕.SAF2507可以用于稀釋的鹽酸環境里,具有較強的抗斑損及抗裂隙腐蝕的能力.
2.晶間腐蝕：
nSAF 2507較低的碳含量大大地降低了在熱處理時晶間中的碳化物沉淀的風險,因此,這個合金具有很強的抵抗與碳化物相關的晶間腐蝕的能力.
3.應力腐蝕開裂：
SAF 2507 的復式結構使其具有較強的抗應力腐蝕開裂的能力。由于其較高的合金含量,SAF 2507的抗腐蝕能力及強度均優于2205.
裂縫在建筑等方面幾乎是不可避免的,這使得不銹鋼在氯化物的環境里更易受到腐蝕.SAF 2507 具有很強的抗裂縫腐蝕的能力.SAF 2507在含有2000ppm氯離子的硫酸中的等腐蝕曲線0.1 mm/year;在鹽酸中的等腐蝕曲線0.1 mm/year.
機械特性:SAF 2507具有很高的耐壓強度、沖擊強度及較低的熱膨脹系數和較高的導熱性.這些特性適用于很多結構零件及機械部件.SAF 2507沖擊強度很高,不宜長期置于高于570°F的溫度環境下,這樣可能會減弱其韌性.抗拉強度:σb≥730Mpa;延伸率:δ≥20%
配套焊材:ER2594焊絲，E2594焊條
應用領域:紙漿和造紙工業，海水淡化，煙氣凈化，熱交換器，化學品液貨船管道系統，海水系統等。

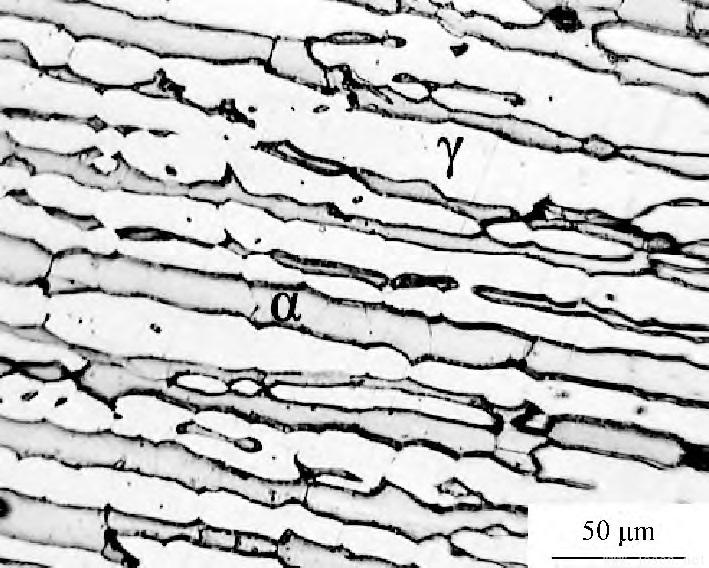

▲典型2507雙相不銹鋼顯微組織
2507不銹鋼主要規格：
2507不銹鋼板材現貨規格:0.3mm-350mm(厚度)
2507不銹鋼棒材現貨規格:3.0mm-500mm(直徑)
2507不銹鋼線材現貨規格:0.1mm-20mm(線徑)
2507不銹鋼的化學成分:
C≤0.03 、Si≤0.80 、Mn≤1.2 、Cr:24-26 、Ni:6-8 、S≤0.02 、P≤0.035 、Mo:3-5 、N:0.24-0.32
2507不銹鋼在適宜固溶處理后，此鋼的顯微組織有比較理想的α/γ之比約為50/50的雙相結構。當固溶溫度在1050℃以上時，隨溫度升高，鋼中鐵素體相數量會有所增加，但由于含氮量高，在1300℃以下剛的相比例不會有顯著改變。此鋼若不經不同溫度時效(或受熱的影響)，在α+γ基體上會有γ2形成和δ、χ、R、α`金屬間相和Cr2N等氧化物析出，由于鋼中的碳含量低(一般在0.01%-0.02%)，因此鋼中一般沒有碳化物存在。
2507不銹鋼產品的力學性能:
一、2507雙相不銹鋼管的室溫力學性能:
鋼材品種: 壁厚≤20mm ;δb/MPa:800-1000 、δ0.2/MPa:≥550 、δ5/%:≥25 、硬度(HV):290
二、2507雙相不銹鋼板在室溫--200℃的力學性能:
鋼材品種 溫度/℃ δb/MPa
室溫 ≥530
板材 100 ≥450
200 ≥400
三、2507大口徑無縫管的力學性能
外徑×壁厚 δb/MPa δ0.2/MPa δ5/% 硬度(HV)
273.0mm×4.19mm 894 644 40 284
323.9mm×4.57mm 858 662 45 270
406.4mm×4.74mm 854 657 41 272
