在精密鋼管無縫鋼管的生產過程中，時時刻刻要用到游標卡尺，但是有部分操作工人甚至游標卡尺都不認識不會讀數，今天我們就來講講游標卡尺的讀數方法。
游標卡尺是科研和工程技術上常用的的比較精確的長度測量工具。10等分的游標尺長度為9毫米，20等分的游標尺長度為19毫米，50等分的游標尺長度為49毫米，，，其中的n分之一毫米就是該種游卡尺的準確度，所以游標卡尺讀數的小數部分就等于刻度線乘以該游標卡尺的精確度。
正確的游標卡尺的測量長度是主尺零刻度到游標尺零刻度之間的長度。游標卡尺的讀數結果一般先以毫米為單位，然后再換算成所需要的單位。游標卡尺的讀數一般不用估讀。游標卡尺的讀數等于主尺上的整毫米數加上游標尺上的毫米以下的小數部分。
游標卡尺的讀數方法

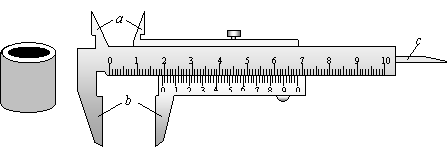

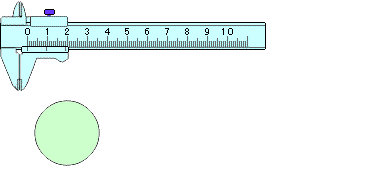

1、第一步讀出主尺的零刻度線到游標尺的零刻度線之間的整毫米數a,如下圖所示。
2、第二步根據游標尺上與主尺對齊的刻度線讀出毫米以下的小數部分，兩者相加就是待測物體的測量值。一般是第一步較容易，第二步比較困難，下面著重介紹第二步的讀數方法。

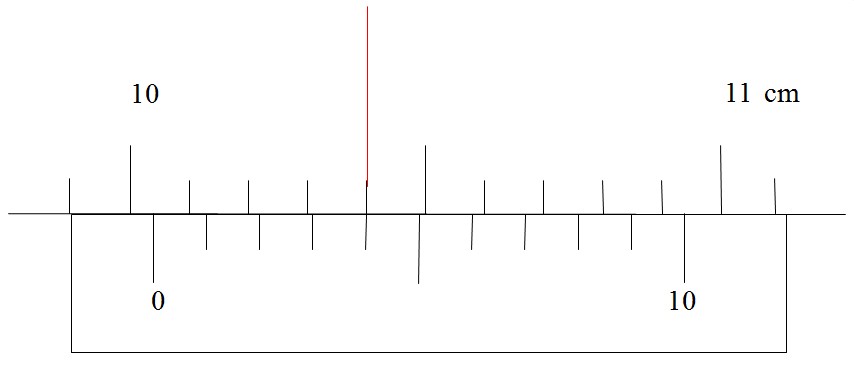

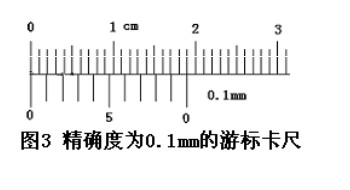

2-1、對于游標尺上有10個等分小格的，是精確度0.1毫米的游標卡尺，游標尺的刻度如圖3所示。這種游標尺的第幾條刻度線與主尺的某條刻度線對齊就讀零點幾毫米，第0條、第1條、第2、第3條、第4條、第5條、第6條、第7條、第8條、第9條，它們對應的讀數分別就是：0.0、0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、0.0mm。

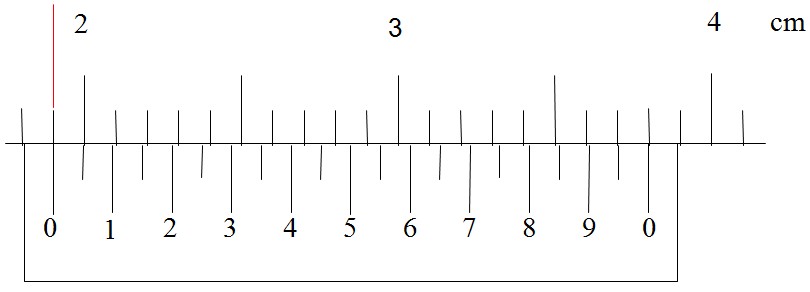

2-2、對于游標尺上有20個等分小格的，是精確到0.05毫米的游標卡尺，游標尺的刻度如圖4所示。游標尺上從零刻度線開始，每隔2小格的刻度線分別標上數字1、2、3、4、5、6、7、8、9、0。從游標尺的零刻度線開始，各條刻度線與主尺某條刻度線對齊時，所對應的讀數分別是：0.00，0.05，0.10，0.15，0.20，0.25mm，如此等等，直到0.90、0.95、0.00mm。例如，
當游標尺的第10條刻度線與主尺的某條刻度線對齊時，其小數部分的讀數為0.50mm，這時剛好是標有數字5的刻度線與主尺的某條刻度線對齊；當當游標尺標有數字5刻度線右邊的第1條刻度線與主尺的某條刻度線對齊時，游標尺的讀數為0.55mm；當游標上標有數字6的刻度線與主尺上的某條刻度線對齊時，其小數部分的讀數為0.60mm，注意不是0.6mm，因為這時準確度為0.05mm，對毫米為單位，小數后面應該有兩位。

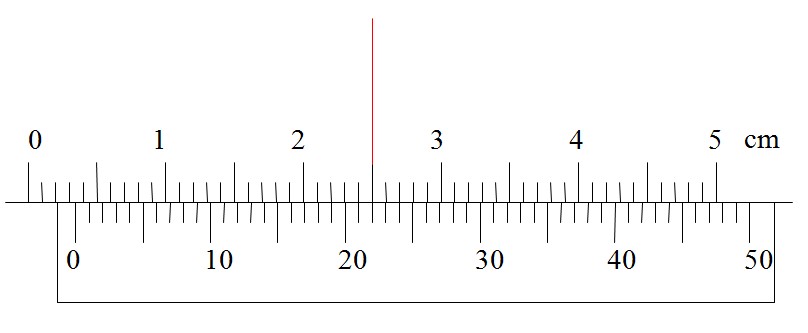

2-3、對于游標尺上有50個等分小格的，是精確到0.02毫米的游標卡尺，游標尺的刻度如圖5所示。游標尺上從零刻度線開始，每隔5小格的刻度線分別標上數字1、2、3、4、5、6、7、8、9、0。從游標尺的零刻度線開始，各條刻度線與主尺某條刻度線對齊時，所對應的讀數分別是：0.00、0.02、0.04、0.06、0.08、0.10、0.12mm,如此等等，直到0.90、0.92、0.94、0.96、0.98、0.00 mm。例如，當游標尺的第20條刻度線與主尺上的某條刻度線正對時，游標尺上的讀數就是0.40mm，游標尺上的哪條刻度線剛好就是標有數字4的刻度線，當游標上尺上標有數字4的刻度線右邊的第1條刻度線與主尺的某條刻度線對齊時，游標尺的讀數為0.42mm，依次右邊第2條讀數為0.44mm，右邊第3條讀數為0.46mm，右邊第4條的讀為0.48mm；當游標尺上標有數字5的刻度線與主尺的某條刻度線對齊時，游標尺的讀數為0.50mm。 通過以上對常見的3種游標卡尺的讀數分析可知，在游標卡尺上，以毫米為單位，毫米以下的小數部分的讀數，與直尺上的讀非常相似，從小到大地讀，找準游標上與主尺對齊的刻度線，看清游標卡尺的精確度，看懂游標尺的類型，就可以快速正確地讀出。

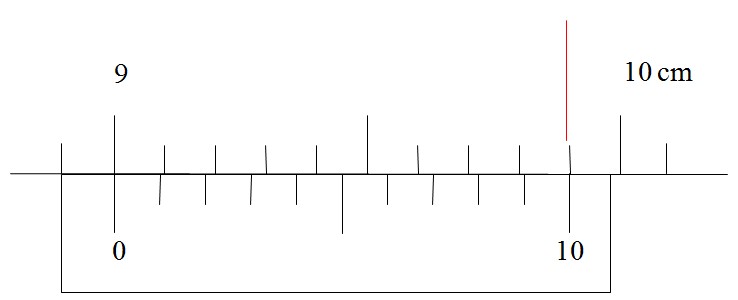

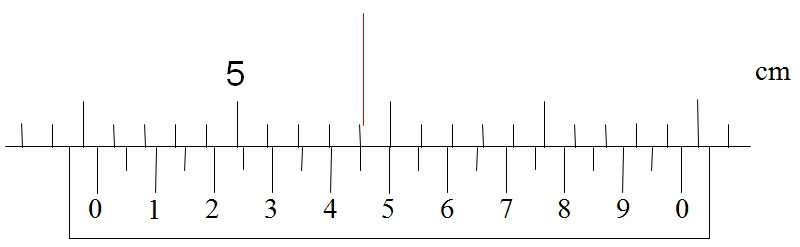

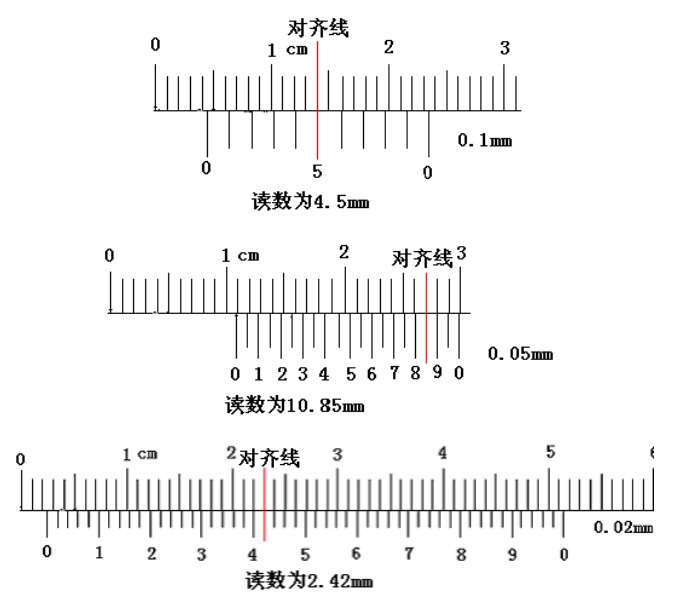

注意：出游標卡尺讀數的題目時，游標卡尺的讀數圖必須符合實際情況，精確度要明確，刻度上的數字指示必須規范。 游標卡尺的讀數舉例如下：由于畫圖存在誤差的原因，所以對齊的線段以作標記的為準。
游標卡尺的讀數方法舉例

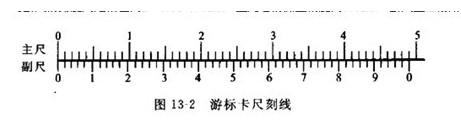

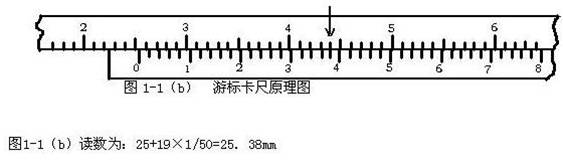

1、游標卡尺是利用主尺刻度間距與副尺刻度間距讀數的。以13-2圖0.02mm游標卡尺為例，主尺的刻度間距為1mm，當兩卡腳合并時，主尺上49mm剛好等于副尺上50格，副尺每格長為＝0.98mm。主尺與副尺的刻度間相關為1－0398＝0.02mm，因此它的測量精度為0.02mm（副尺上直接用數字刻出）。
2、游標卡尺讀數分為三個步驟，下面以圖13-3所示0.02游標卡尺的某一狀態為例進行說明。
3、在主尺上讀出副尺零線以左的刻度，該值就是最后讀數的整數部分。圖示33mm。
4、副尺上一定有一條與主尺的刻線對齊，在刻尺上讀出該刻線距副尺的格數，將其與刻度間距0.02mm相乘，就得到最后讀數的小數部分。圖示為0.24mm。
5、將所得到的整數和小數部分相加，就得到總尺寸為33.24mm。
| |
