鋼管重量計算公式:[(外徑-壁厚)*壁厚]*0.02466=kg/米(每米的重量)

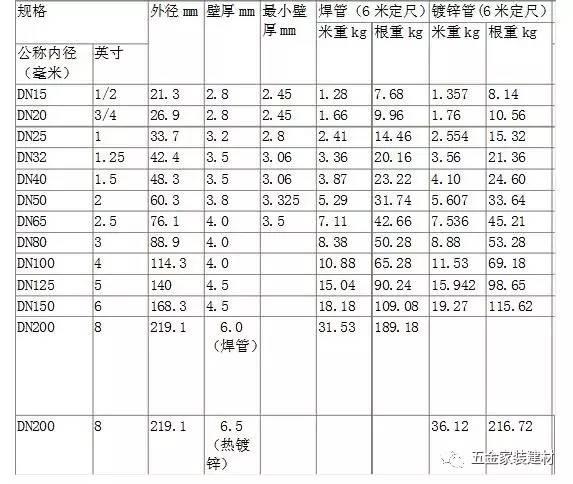

鍍鋅鋼管尺寸規格表

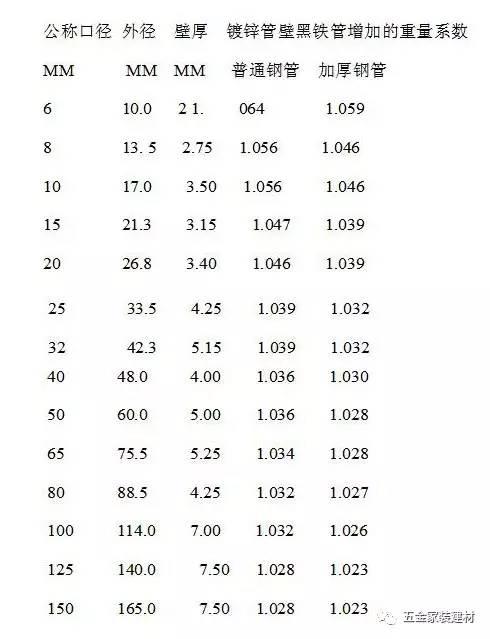

鍍鋅鋼管尺寸規格表說明：W=C×[0.02466×(D-S)×S]
W--鍍鋅管每米重量：kg/m
C--鍍鋅管比黑鐵管增加的重量系數
D--黑鐵管的外徑
S--黑鐵管的壁厚
鍍鋅管的分類
鍍鋅鋼管分冷鍍管、熱鍍管，前者已被禁用，后者還被國家提倡暫時能用.
熱鍍鋅管：熱鍍鋅管是使熔融金屬與鐵基體反應而產生合金層，從而使基體和鍍層二者相結合。熱鍍鋅是先將鋼管進行酸洗，為了去除鋼管表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強，使用壽命長等優點。
冷鍍鋅管：冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10－50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。正規的鍍鋅管生產廠家，為了保證質量，大多不采用電鍍鋅（冷鍍）。只有那些規模小、設備陳舊的小企業采用電鍍鋅，當然他們的價格也相對便宜一些。目前建設部已正式下文，淘汰技術落后的冷鍍鋅管，今后不準用冷鍍鋅管作水、煤氣管。
熱鍍鋅鋼管：鋼管基體與熔融的鍍液發生復雜的物理、化學反應，形成耐腐蝕的結構緊密的鋅一鐵合金層。合金層與純鋅層、鋼管基體融為一體。故其耐腐蝕能力強。
冷鍍鋅鋼管：鋅層是電鍍層，鋅層與鋼管基體獨立分層。鋅層較薄，鋅層簡單附著在鋼管基體上，容易脫落。故其耐腐蝕性能差。在新建住宅中，禁止使用冷鍍鋅鋼管作為給水管。
鍍鋅鋼管的用途
常說的鍍鋅管，鍍鋅管的用途現在煤氣、暖氣用的那種鐵管也是鍍鋅管，鍍鋅管作為水管，使用幾年后，管內產生大量銹垢，流出的黃水不僅污染潔具，而且夾雜著不光滑內壁滋生的細菌，銹蝕造成水中重金屬含量過高，嚴重危害人體的健康。六七十年代，國際上發達國家開始開發新型管材，并陸續禁用鍍鋅管。中國建設部等四部委也發文明確從二000年起禁用鍍鋅管，目前新建小區的冷水管已經很少使用鍍鋅管了，有些小區的熱水管使用的是鍍鋅管。
鍍鋅管規格有：
4分-1.8-2.5，6分-1.8-2.5，1寸2.0-3.0，1.2寸2.0-3.0，1.1.55寸2.2-3.25，2寸2.23.25，2.2.55寸2.5-3.5，3寸3.2-3.754寸2.5-3.75，5寸2.75-4.0，6寸2.75-4.0，8寸4.0-5.0
鍍鋅管執行標準:
GBT/T8162-2008、GB/T8163-2008、GB3087-2008、GB5310-2008、GB6479-2000、GB9948-2006、GB5312-1999、GB/T18984-2003、JISG3457、DIN17175-79、ASTM、ASME等。
鍍鋅管應該達到的技術要求
1、牌號和化學成分
鍍鋅鋼管用鋼的牌號和化學成分應符合GB3092所規定的黑管用鋼的牌號和化學成分。
2、制造方法
黑管的制造方法（爐焊或電焊）由制造廠選擇。鍍鋅采用熱浸鍍鋅法。
3、螺紋及管接頭
3.1帶螺紋交貨的鍍鋅鋼管，螺紋應在鍍鋅后車制。螺紋應符合YB822的規定。
3.2鋼制管接頭應符合YB238的規定；可鍛鑄鐵管接頭應符合YB230的規定。
4、力學性能鋼管鍍鋅前的力學性能應符合GB3092的規定。
5、鍍鋅層的均勻性鍍鋅鋼管應作鍍鋅層均勻性的試驗。鋼管試樣在硫酸銅溶液中連續浸漬5次不得變紅（鍍銅色）。
6、冷彎曲試驗公稱口徑不大于50mm的鍍鋅鋼管應作冷彎曲試驗。彎曲角度為90°，彎曲半徑為外徑的8倍。試驗時不帶填充物，試樣焊縫處應置于彎曲方向的外側或上部。試驗后，試樣上不應有裂縫及鋅層剝落同象。
7、水壓試驗水壓試驗應在黑管進行，也可用渦流探傷代替水壓試驗。試驗壓力或渦流探傷對比試樣尺寸應符合GB3092的規定。低壓流體輸送用鍍鋅焊接鋼管
（熱浸鍍鋅部分）
1、鍍鋅層的均勻性：鋼管試樣在硫酸銅溶液中連續浸漬5次不得變紅（鍍銅色）
2、表面質量：鍍鋅鋼管的表面應有完整的鍍鋅層，不得有未鍍上的黑斑和氣泡存在，允許有不大的粗糙面和局部鋅瘤存在。
3、鍍鋅層重量：根據需方要求，鍍鋅鋼管可作鋅層重量測定，其平均值應不小于500g/平方米，其中任何試樣不得小于480g/平方米。
鍍鋅管定義
熱鍍鋅管是使熔融金屬與鐵基體反應而產生合金層，從而使基體和鍍層二者相結合。熱鍍鋅是先將鋼管進行酸洗，為了去除鋼管表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強，使用壽命長等優點。
冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10－50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。正規的鍍鋅管生產廠家，為了保證質量，大多不采用電鍍鋅(冷鍍)。只有規模小、設備陳舊的小企業采用電鍍鋅，當然他們的價格也相對便宜一些。建設部已正式下文，淘汰技術落后的冷鍍鋅管，不準用冷鍍鋅管作水、煤氣管。
一般現在用的鍍鋅鋼管都是熱鍍鋅的，而電氣上用的線槽等用的是冷鍍鋅，顏色有一定的區別
冷鍍---只在外管壁鍍鋅,熱鍍---內外都鍍.
鍍鋅焊管是在焊接鋼管的基礎上再熱鍍鋅(即在鋅鍋內將鋅溶化,再將鋼管浸入液體鋅中一段時間取出,再冷卻吹干).使鋼管內外壁同時有一層鋅層附著.鍍鋅管一般用于低壓流體(即水,液體煤氣)的輸送.
鍍鋅管標準分類
為提高鋼管的耐腐蝕性能，對一般鋼管(黑管)進行鍍鋅。
鍍鋅鋼管分熱鍍鋅和電鋼鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低。
吹氧焊管：用作煉鋼吹氧用管，一般用小口徑的焊接鋼管，規格由3/8寸-2寸八種。用08、10、15、20或Q195-Q235鋼帶制成。為防蝕，有的進行滲鋁處理
(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載，轉載目的在于傳遞更多技術信息。我們尊重原創，版權歸原作者所有，若未能找到作者和出處望請諒解，敬請聯系主編微信號：steel_tube，進行刪除或付稿費，多謝!)
