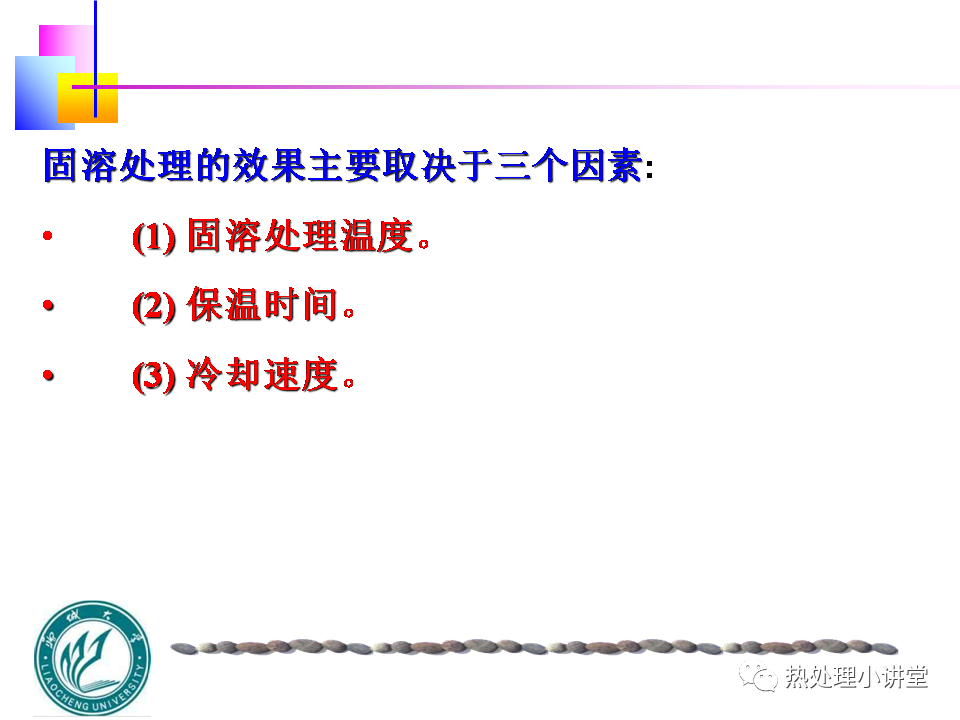

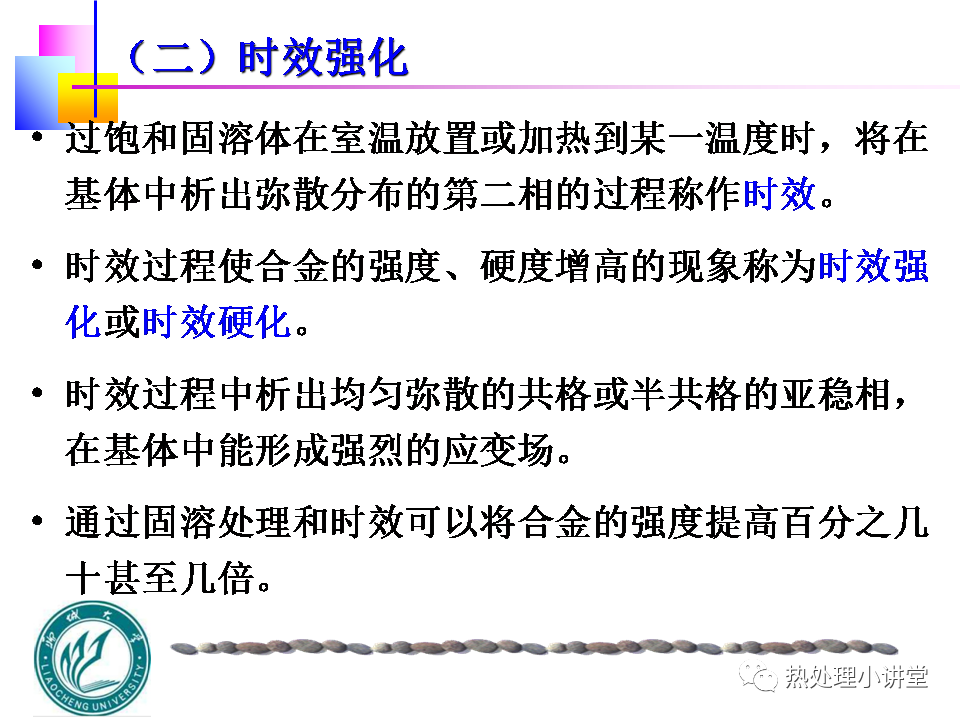

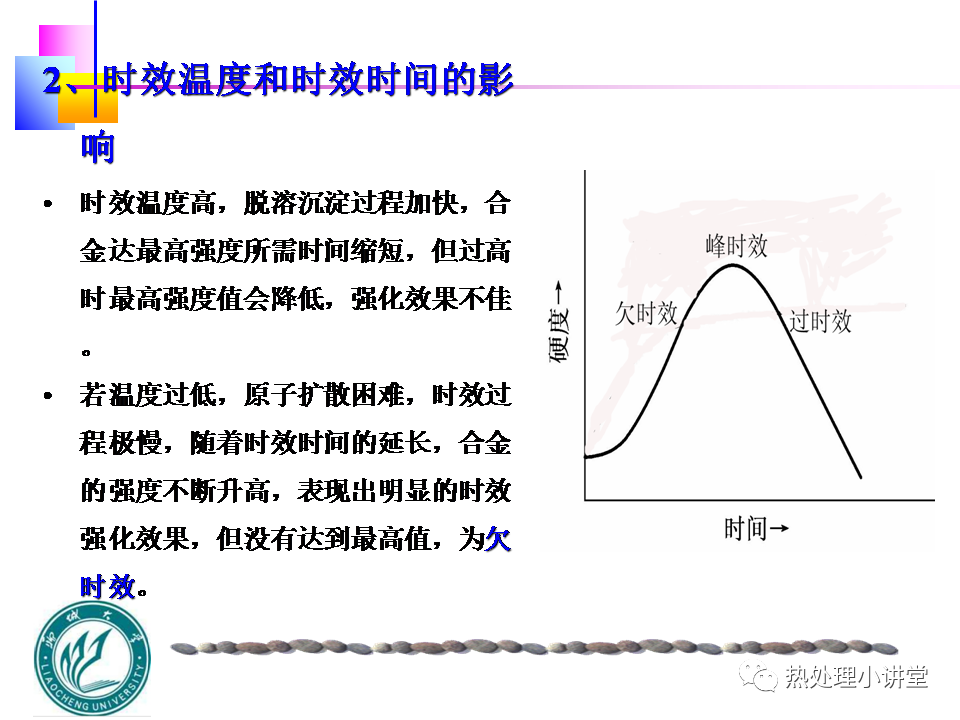

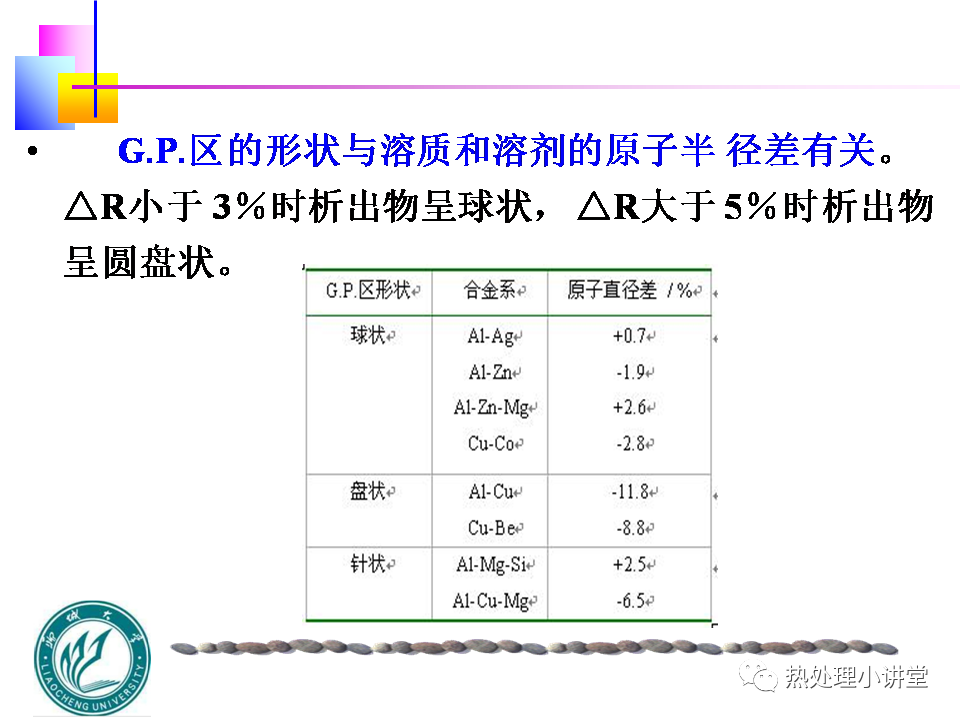

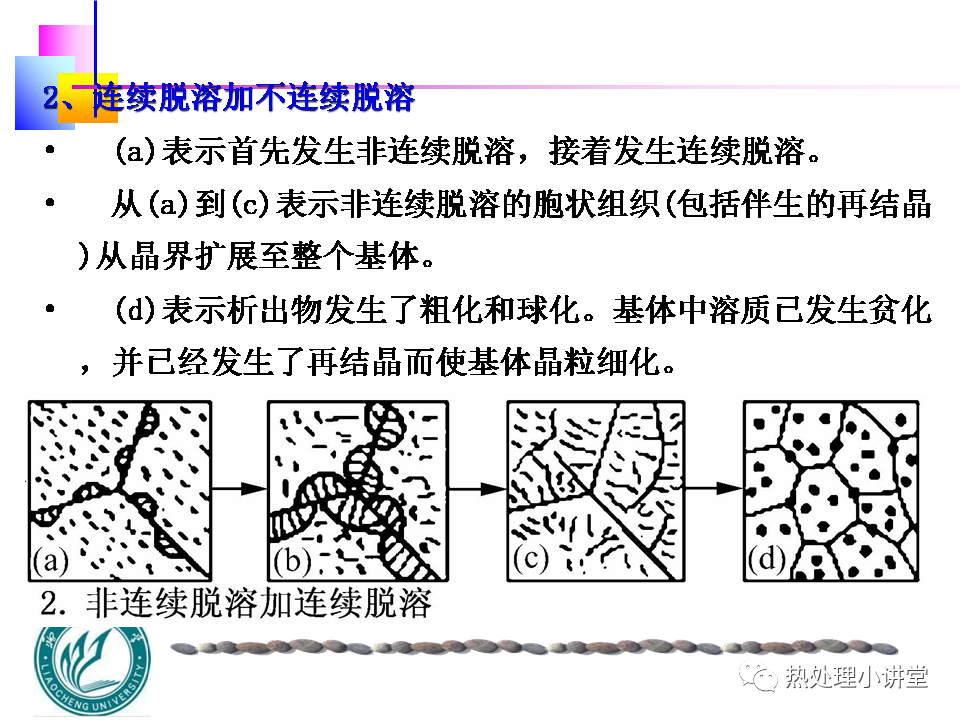

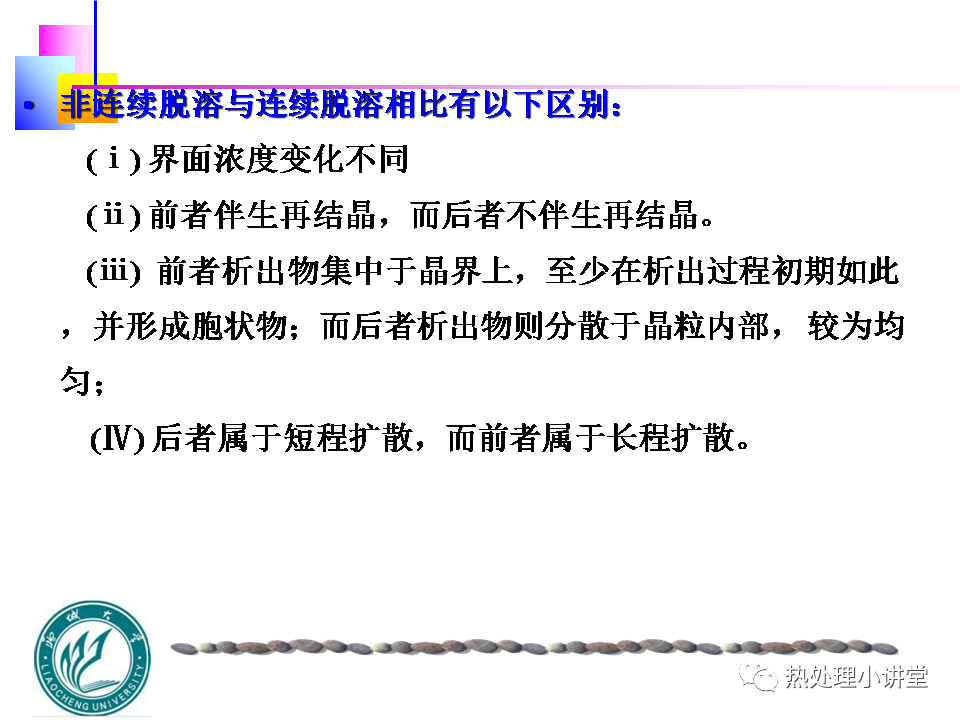

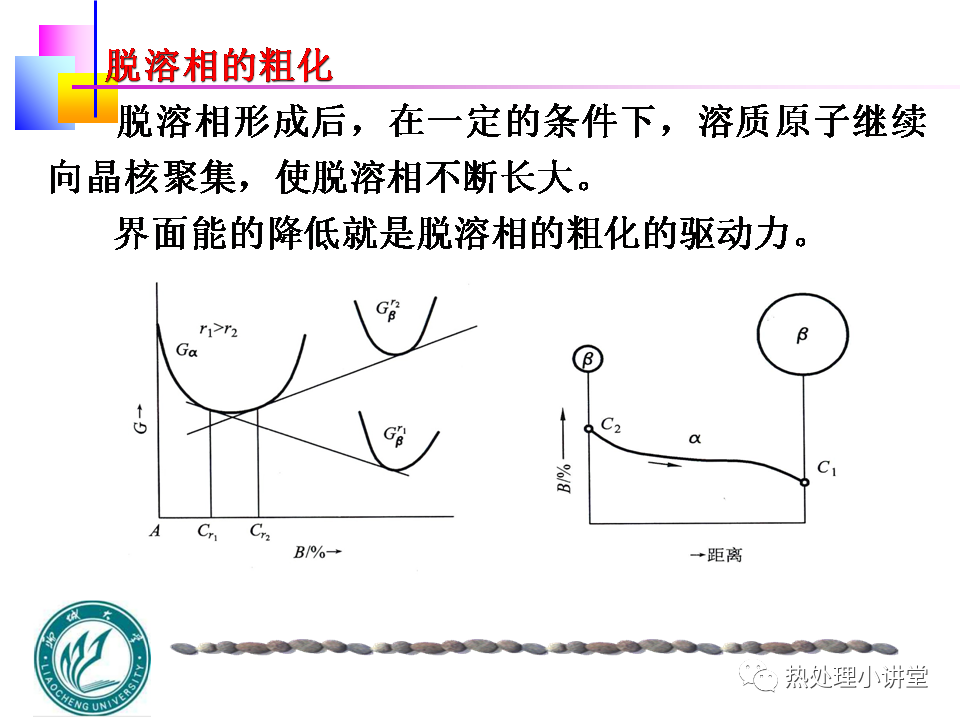

鋼（或合金）經固溶處理（加熱固溶化后快冷，也稱淬火）后，其固溶體中的溶質元素（合金元素）將處于過飽和狀態，如果在室溫或某一定高溫下溶質原子仍具有一定的擴散能力，那么隨時間的延續，過飽和固溶體中的溶質元素將發生脫溶（或析出），從而使鋼（或合金）的力學性能發生變化，即時效，如圖1所示。如果這一變化過程是在室溫下發生的就稱為自然時效，如果是在某一定高溫下發生的就稱為人工時效。可見，要發生時效必須具備下列條件：

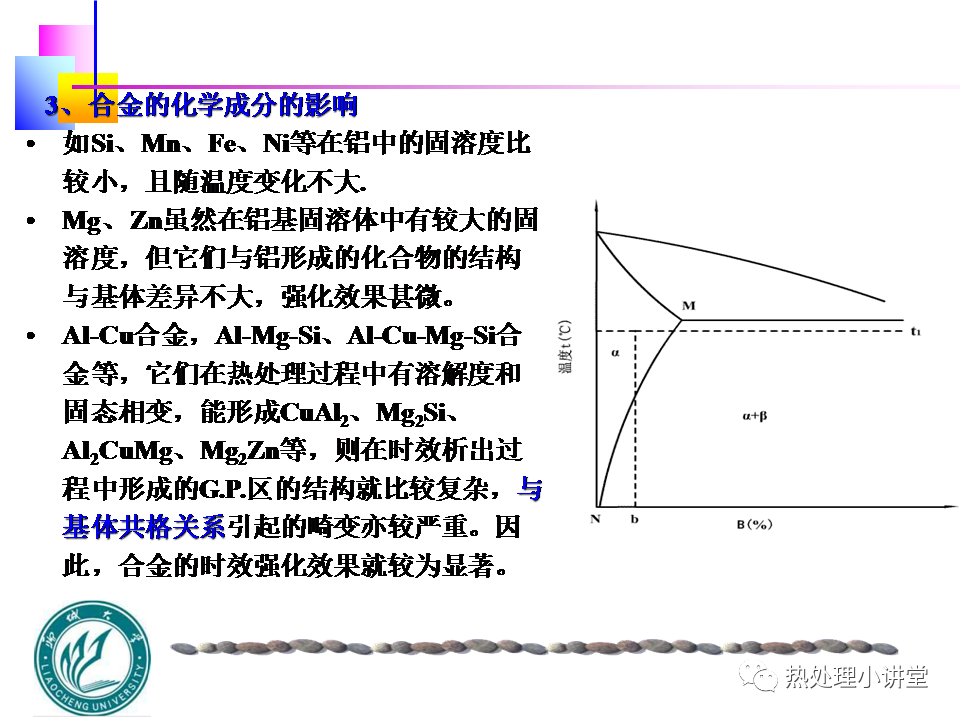

①溶質元素在固溶體中應具有一定的固溶度，并隨溫度下降而減小；
②經高溫固溶處理后溶質元素處于過飽和狀態；
③在較低溫度（室溫或高于室溫）下，溶質原子仍具有一定的擴散能力。

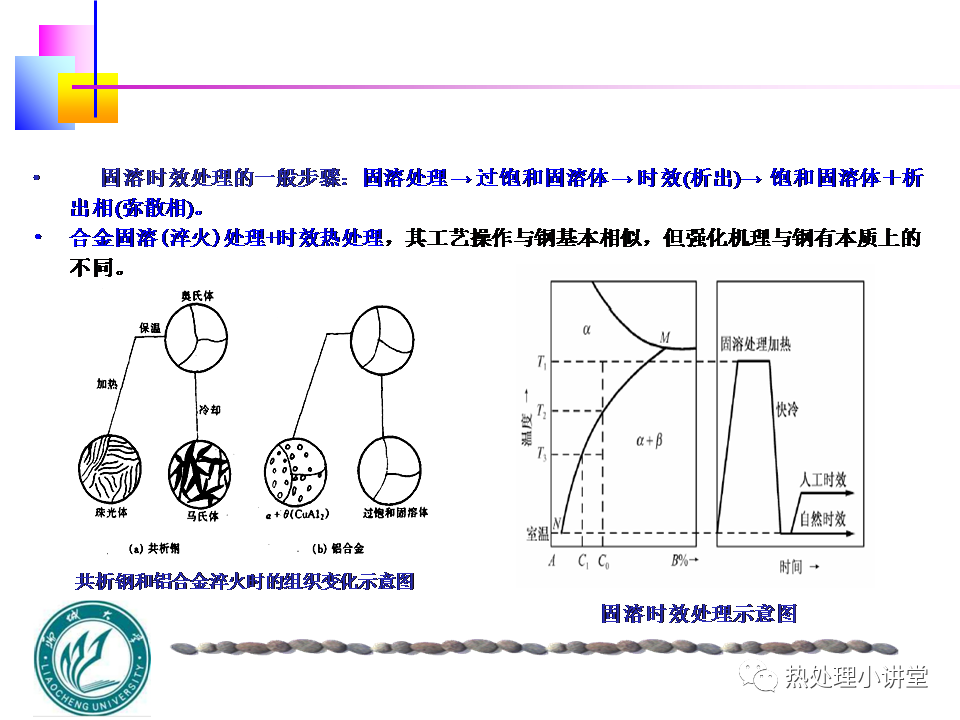

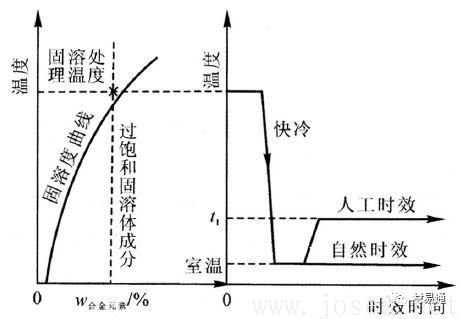

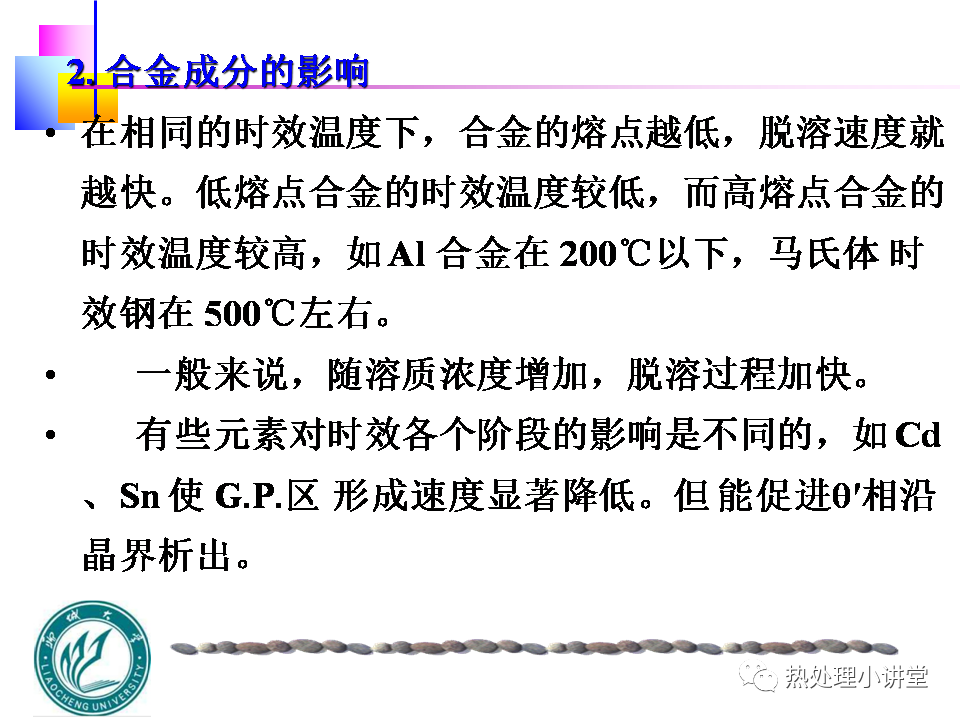

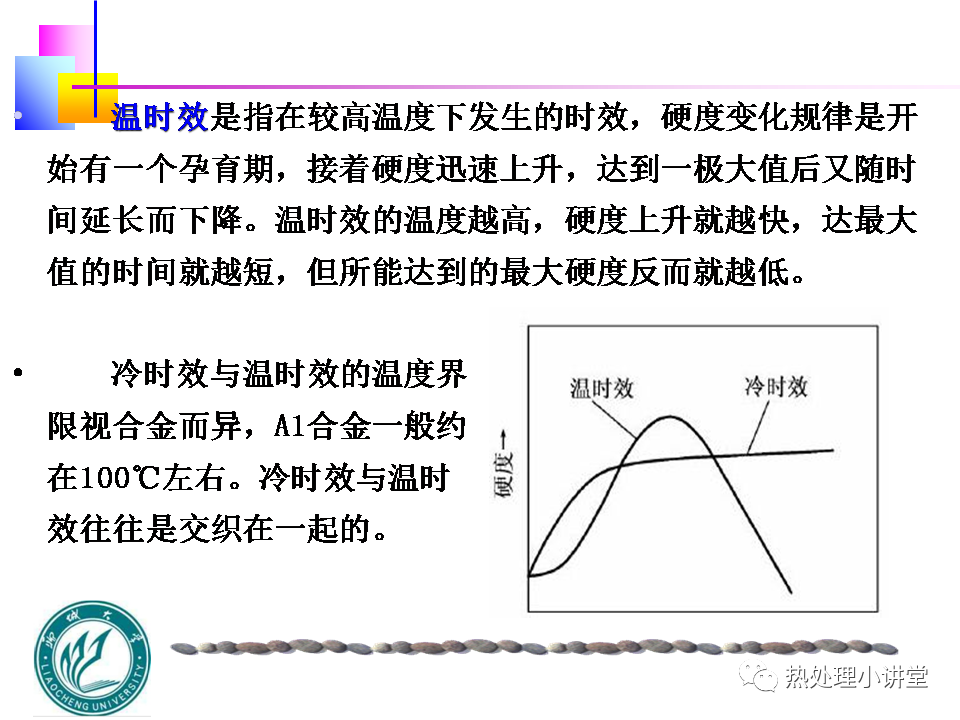

圖1 固溶處理后時效的工藝過程

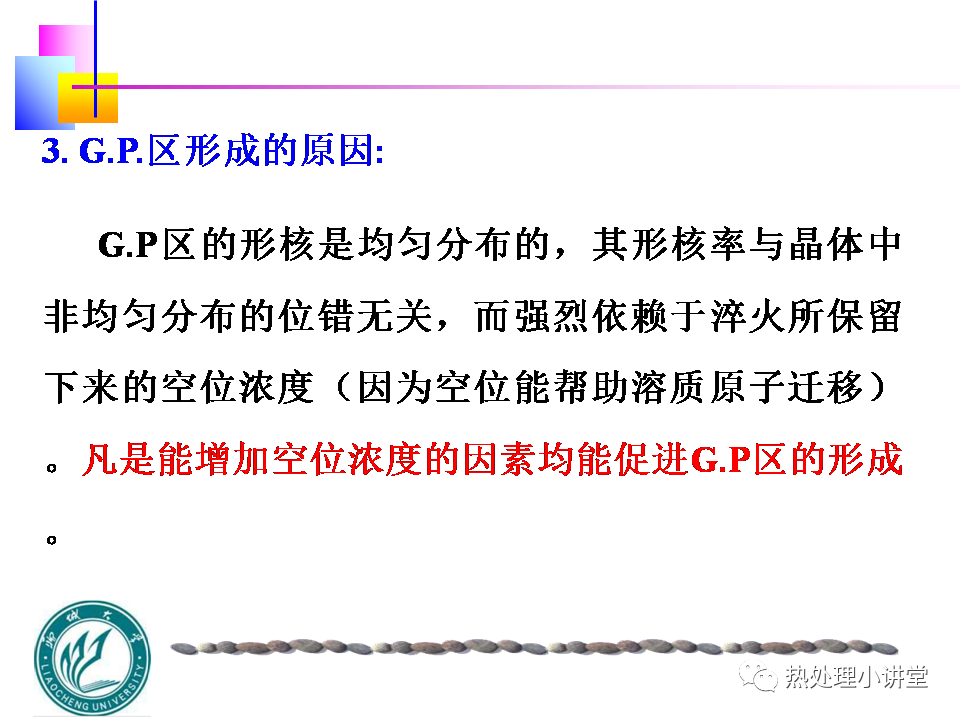

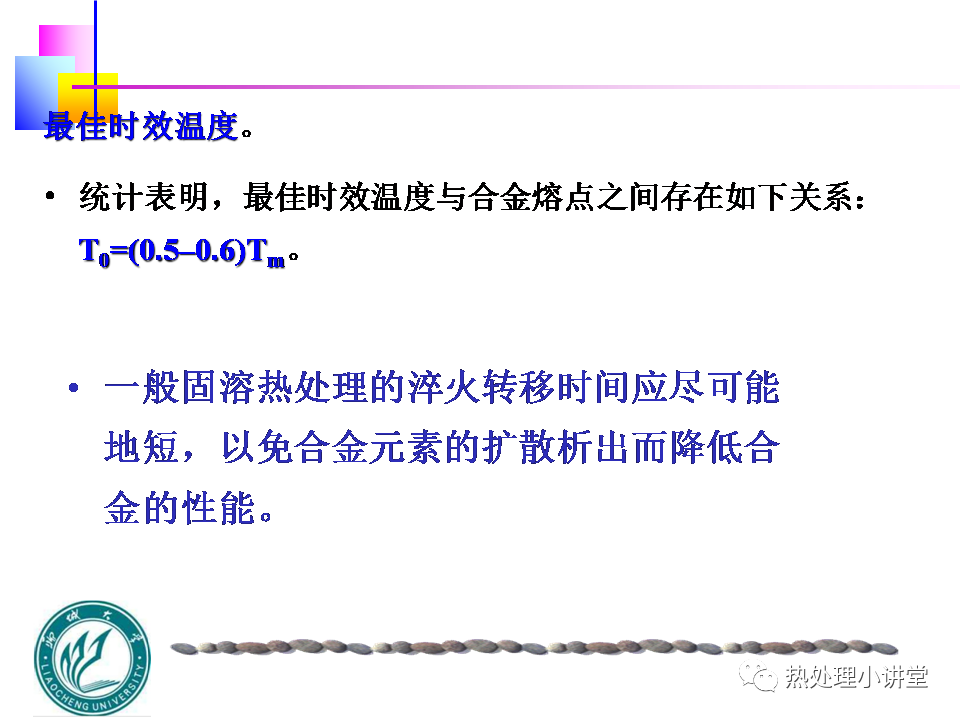

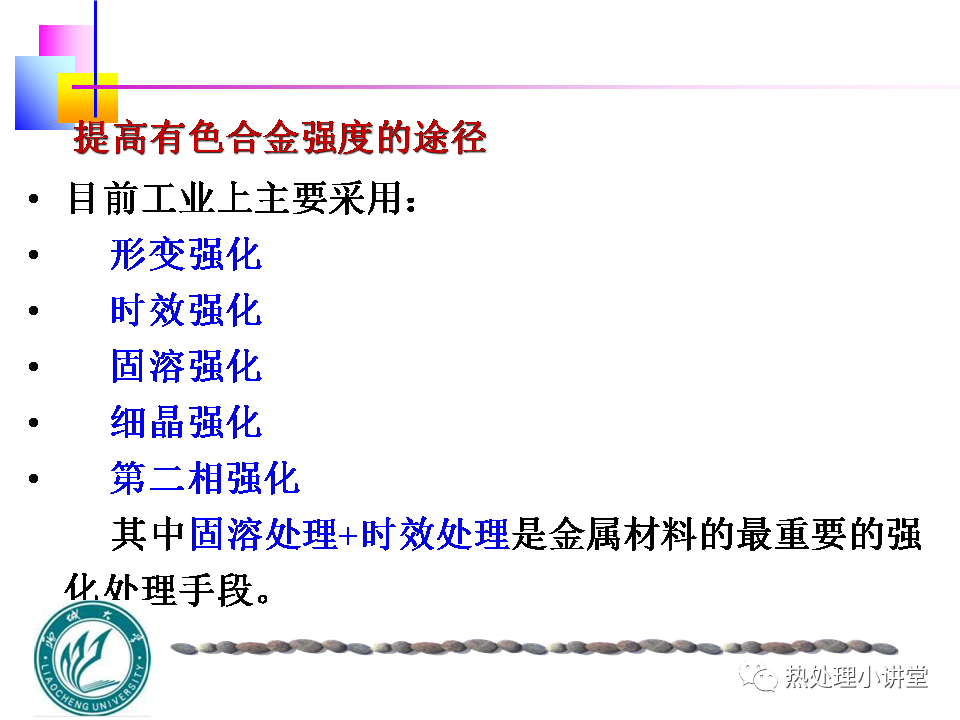

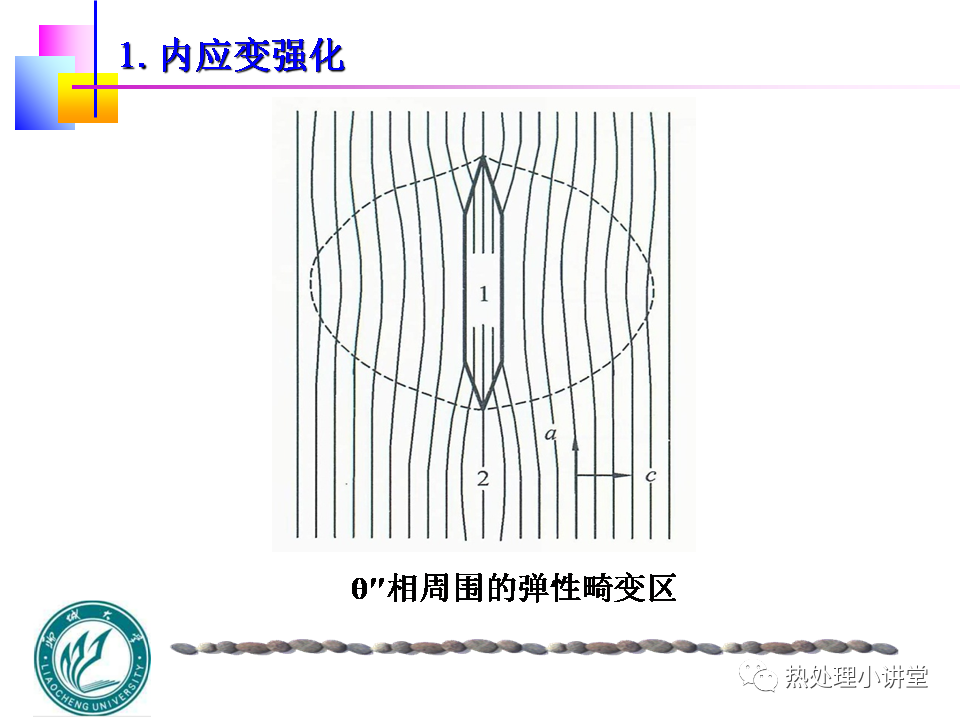

來源：熱處理小講堂

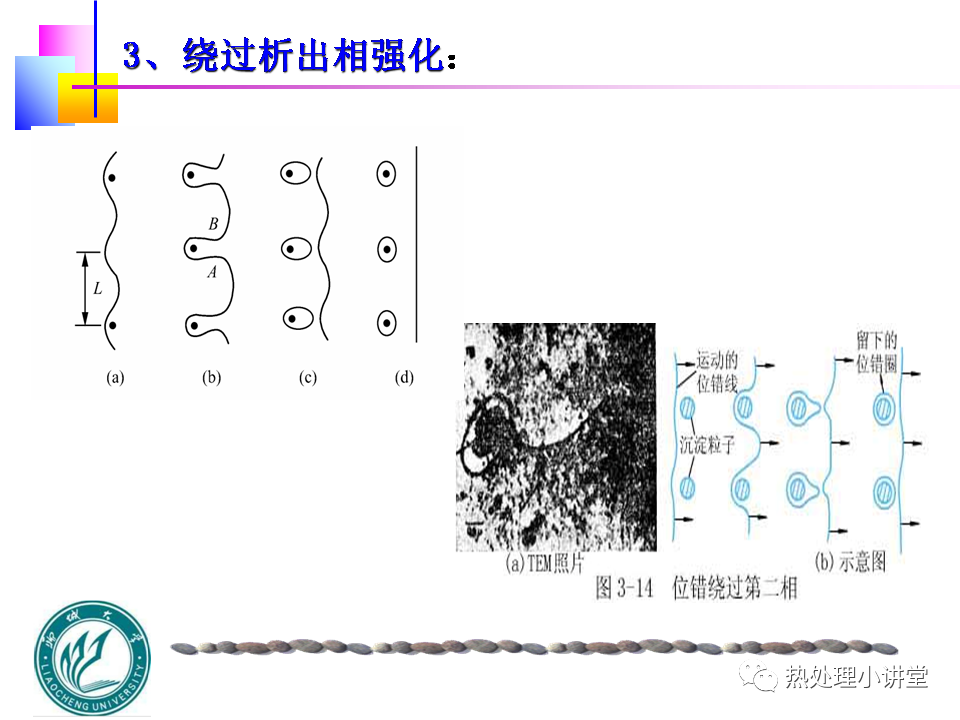

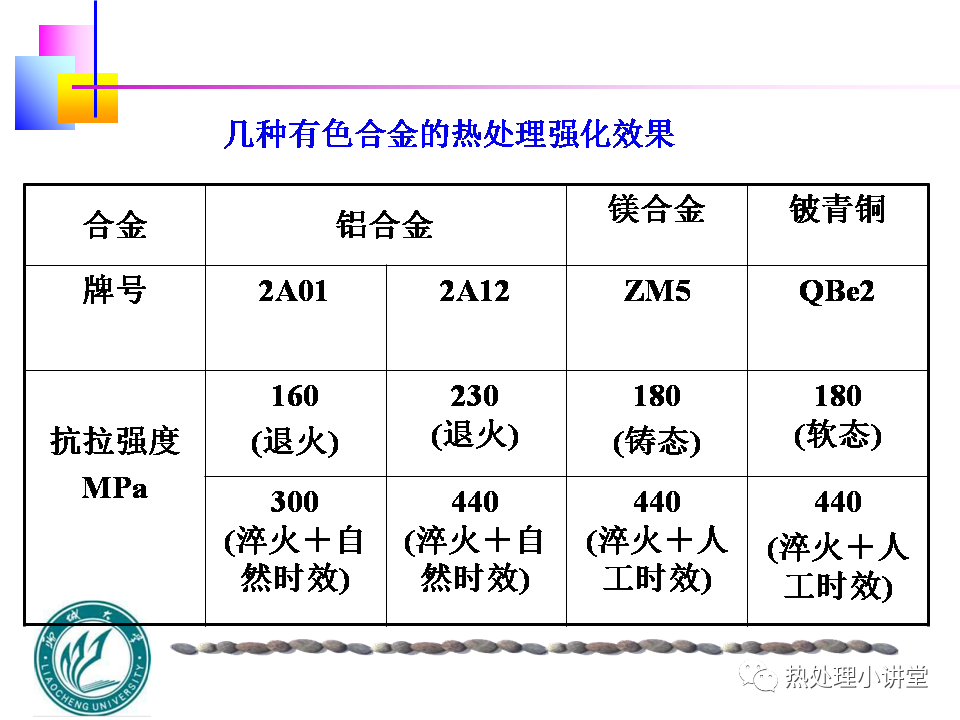

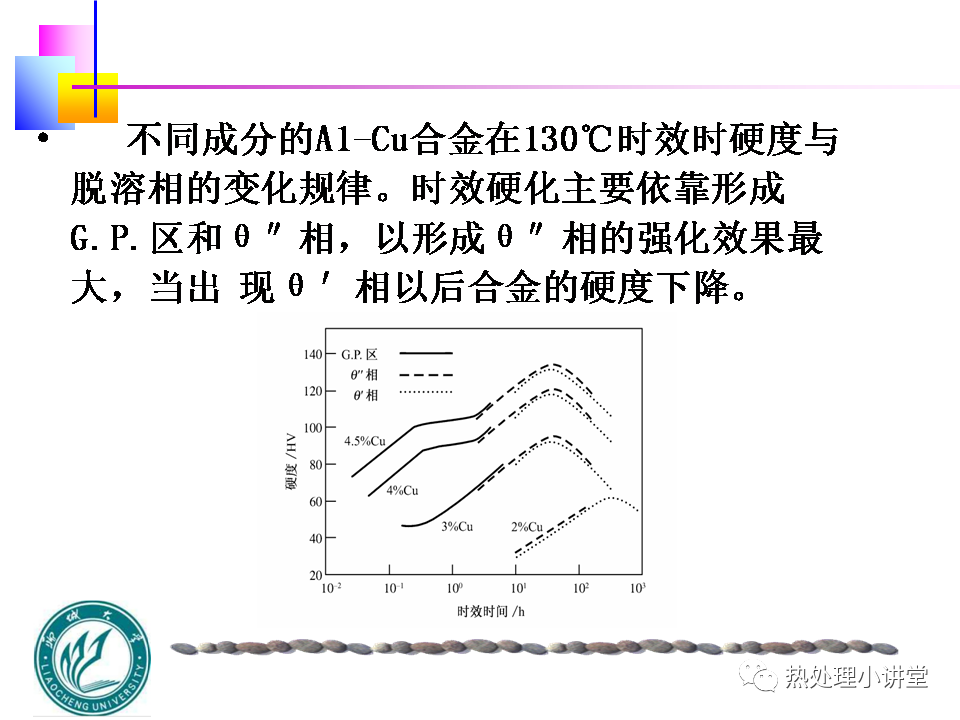

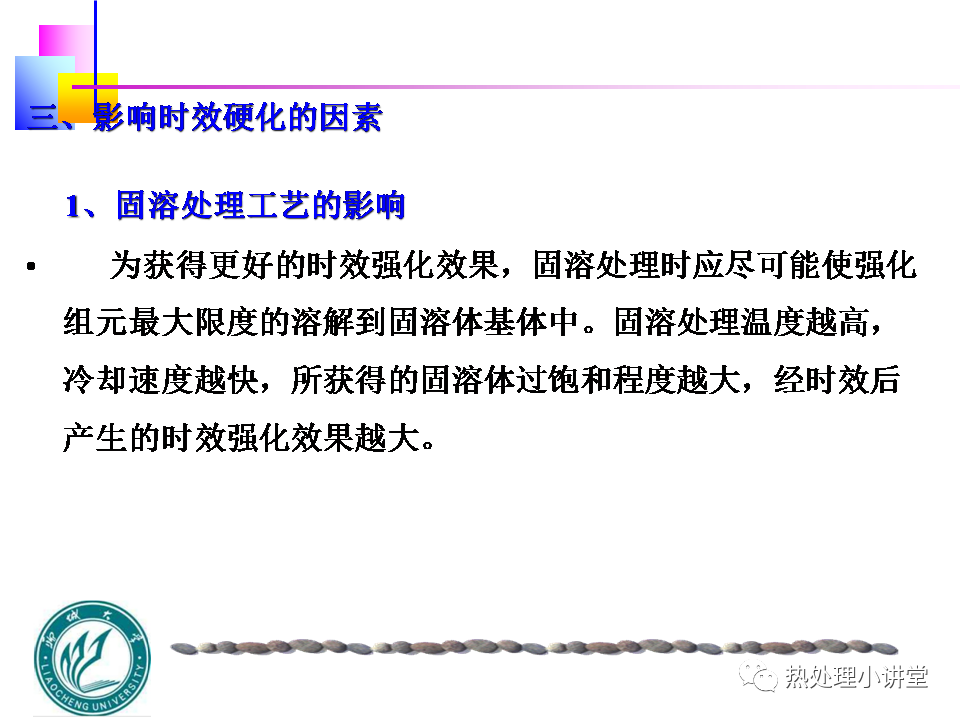

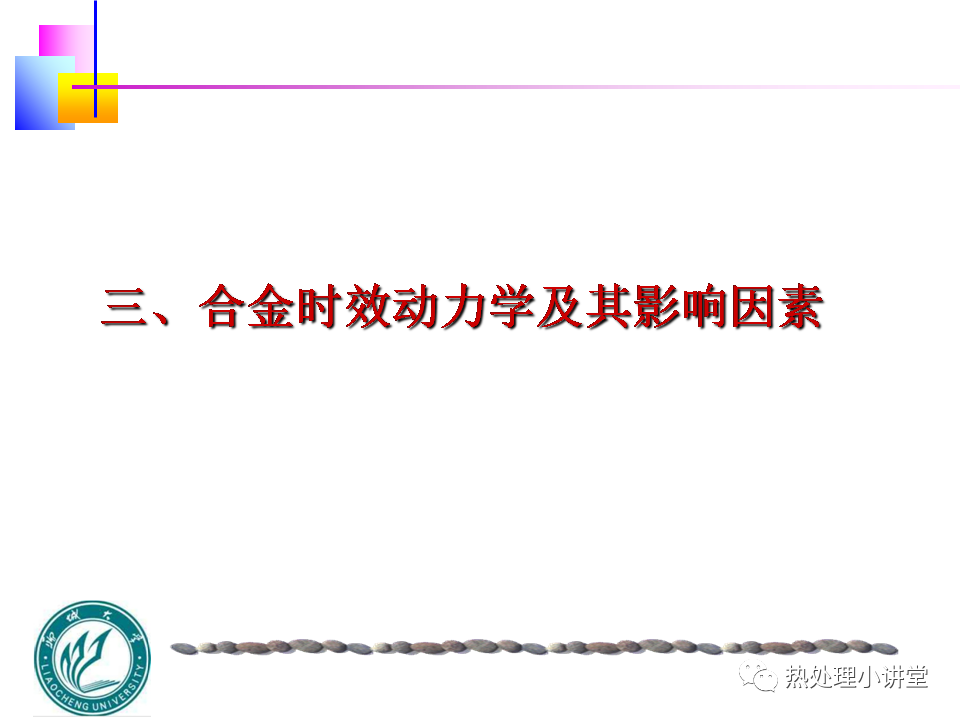

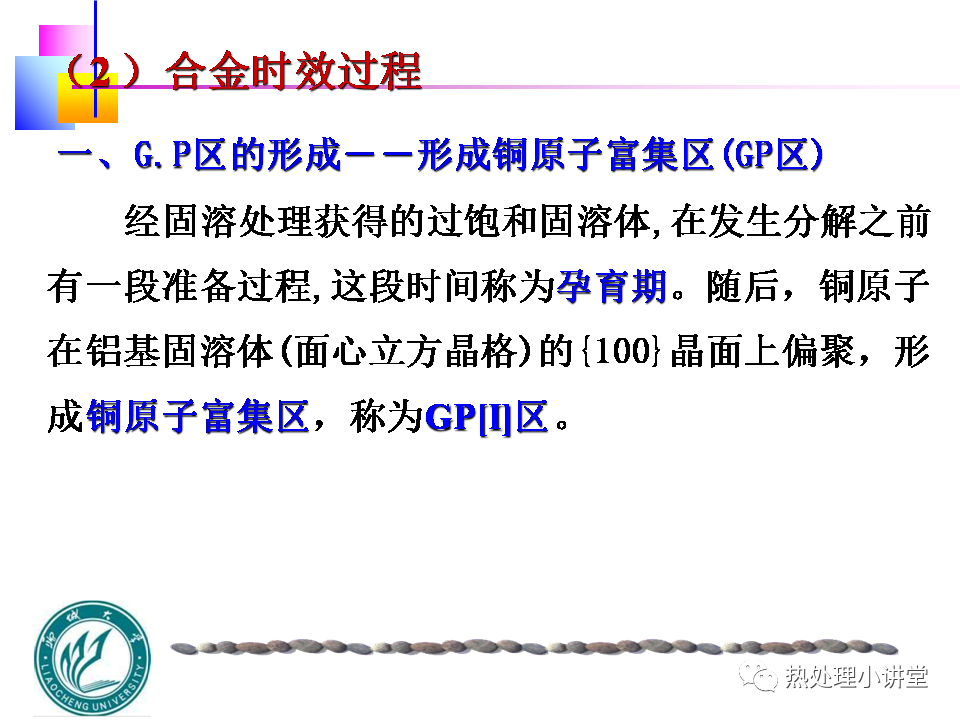

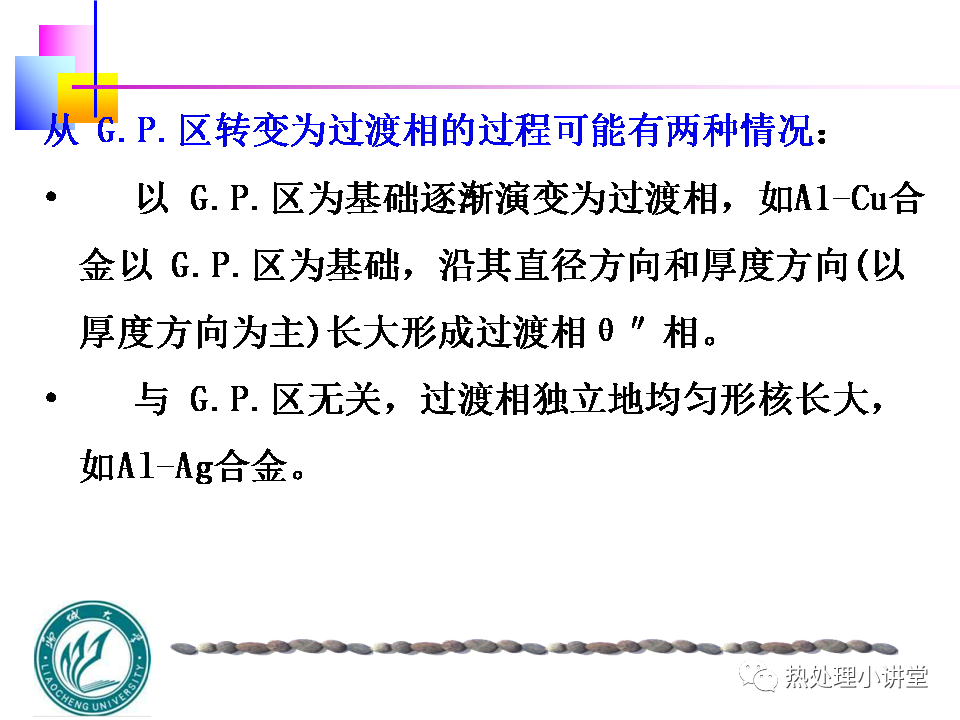

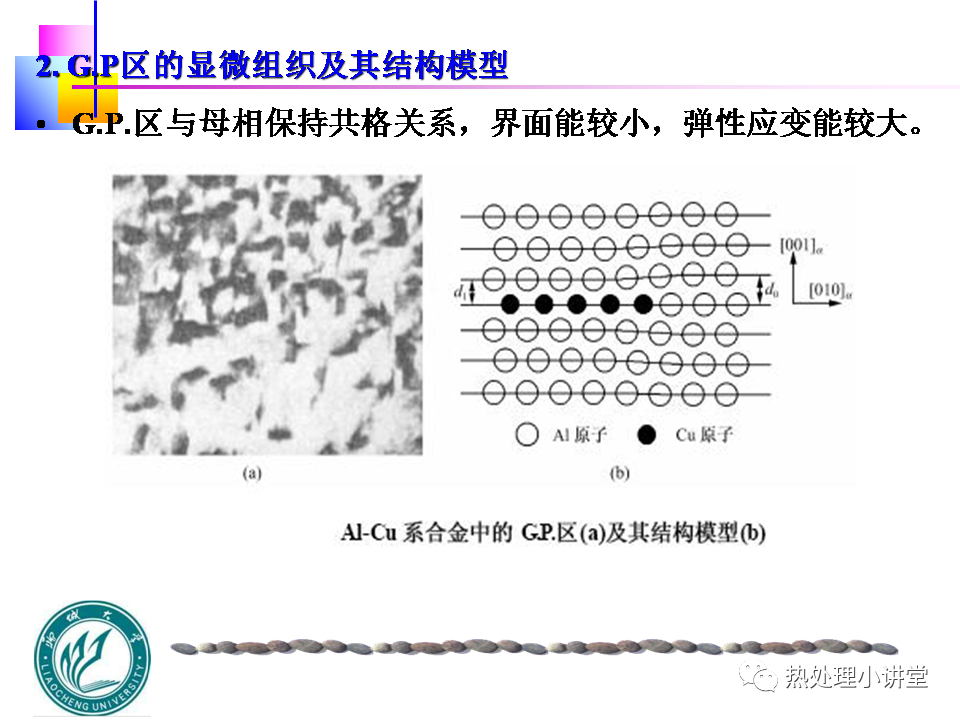

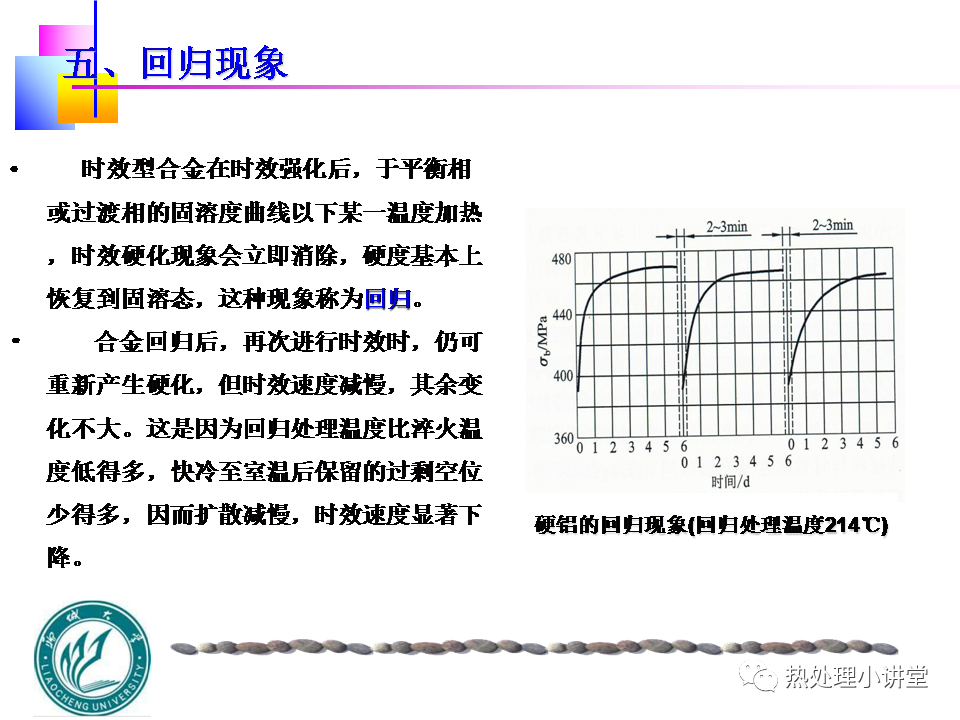

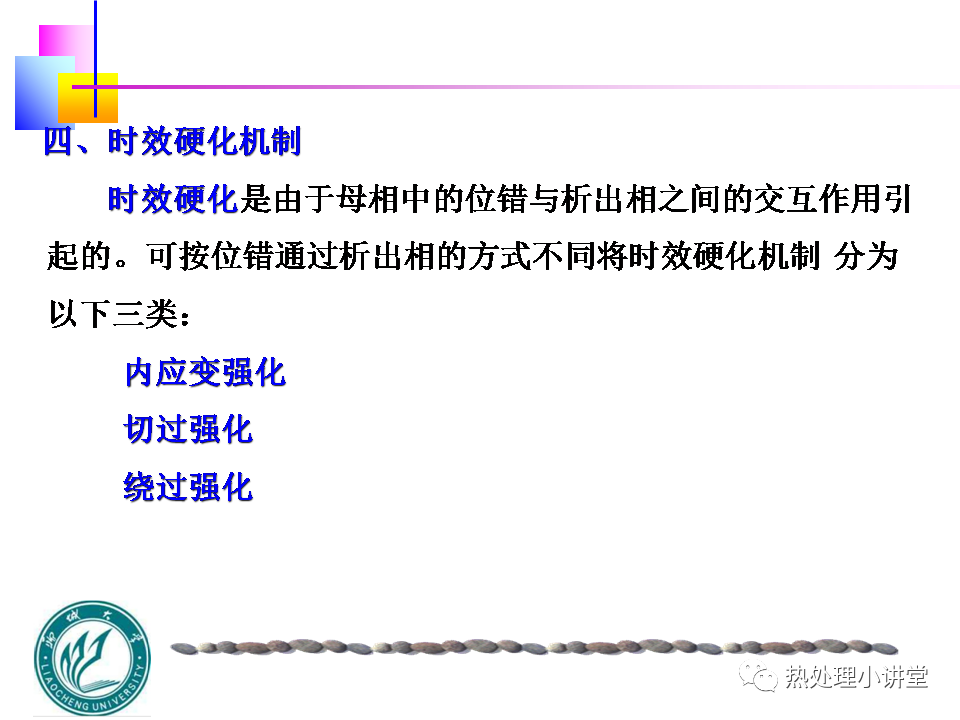

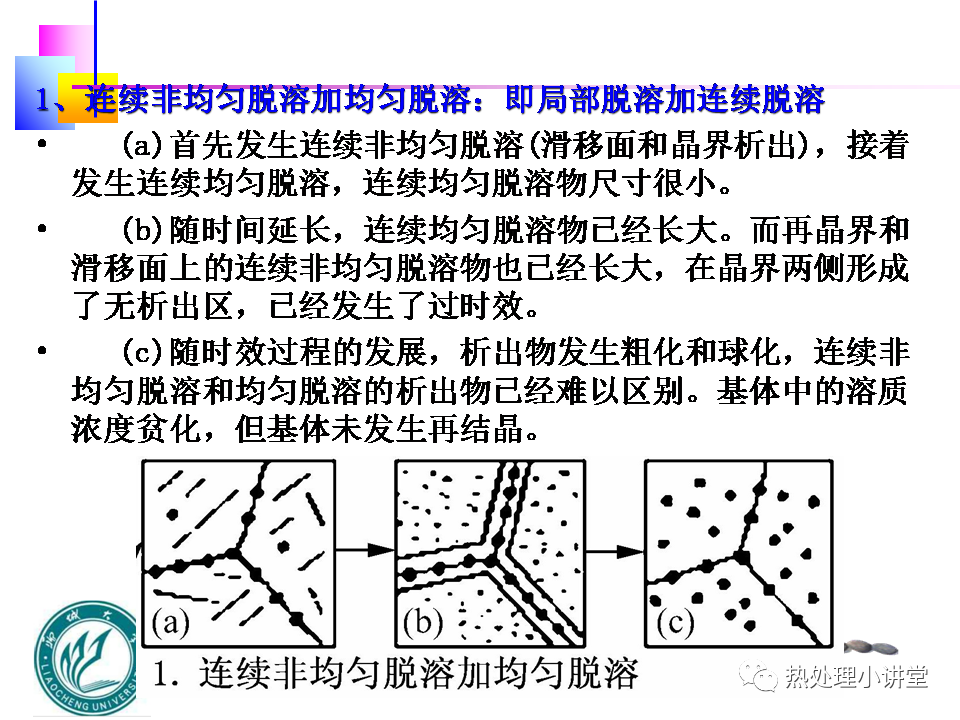

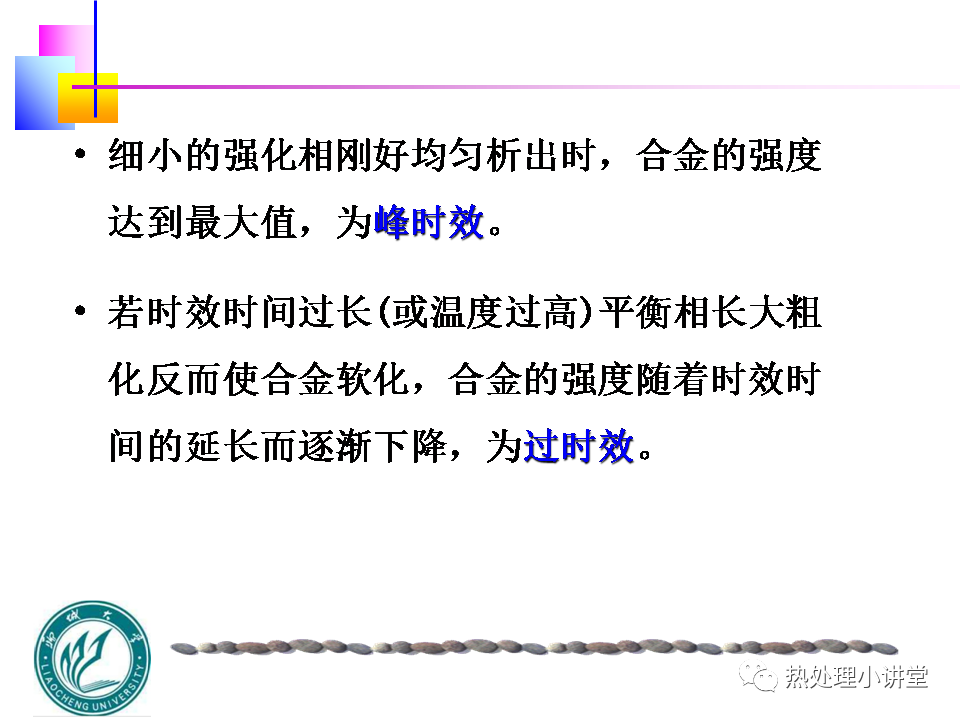

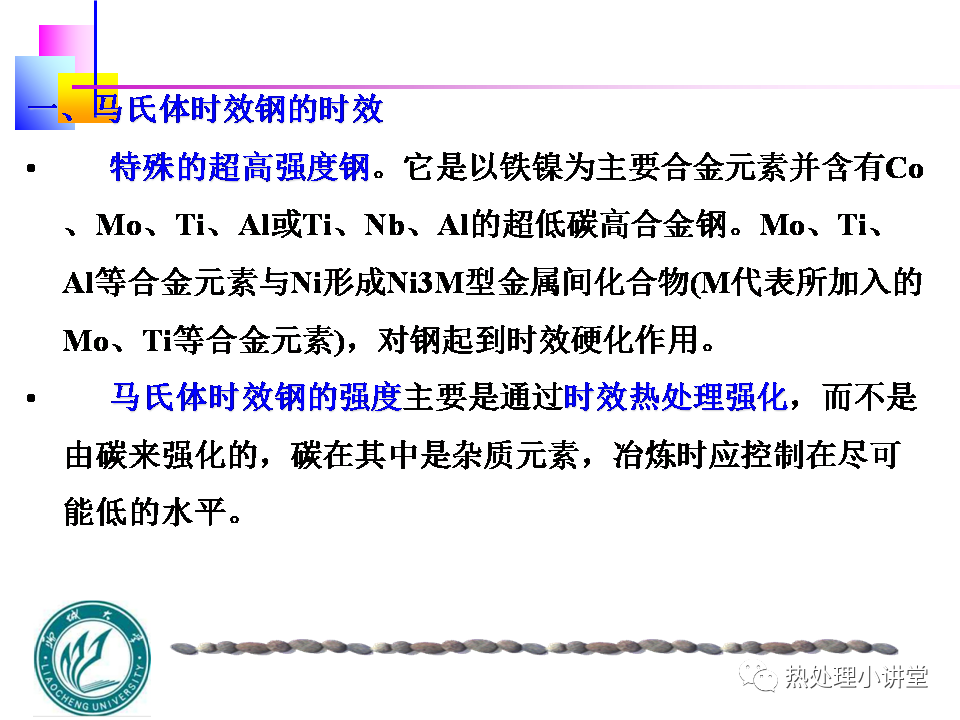

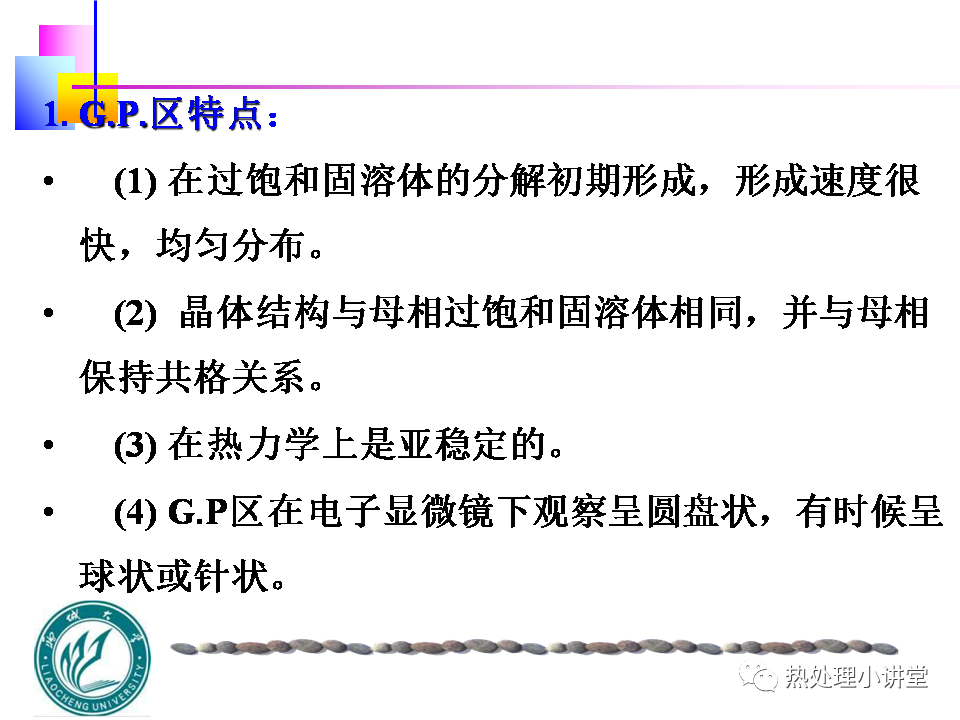

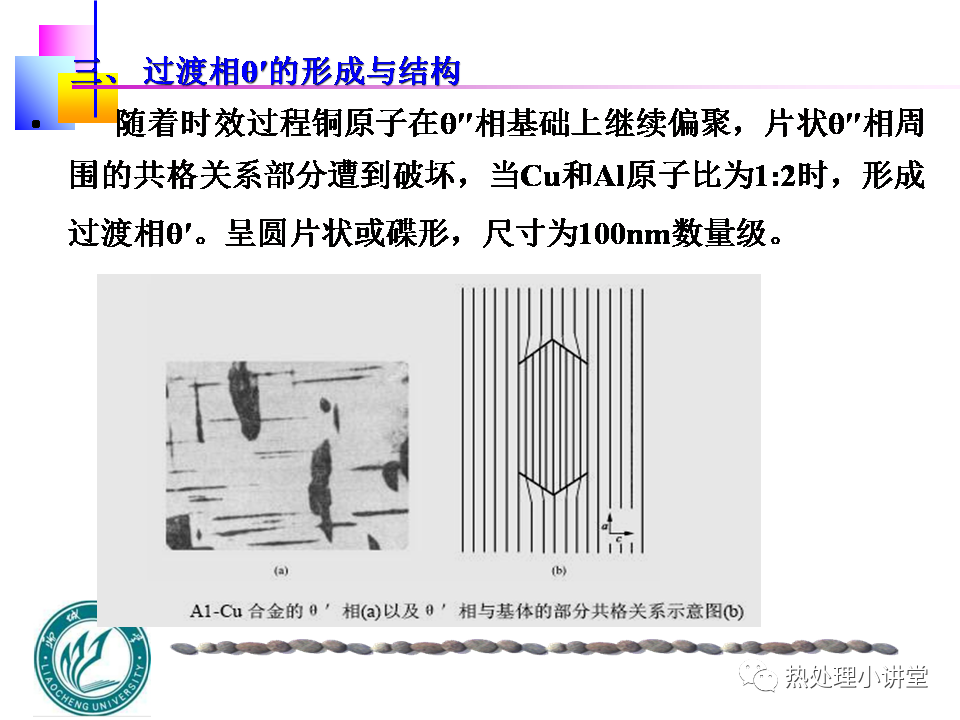

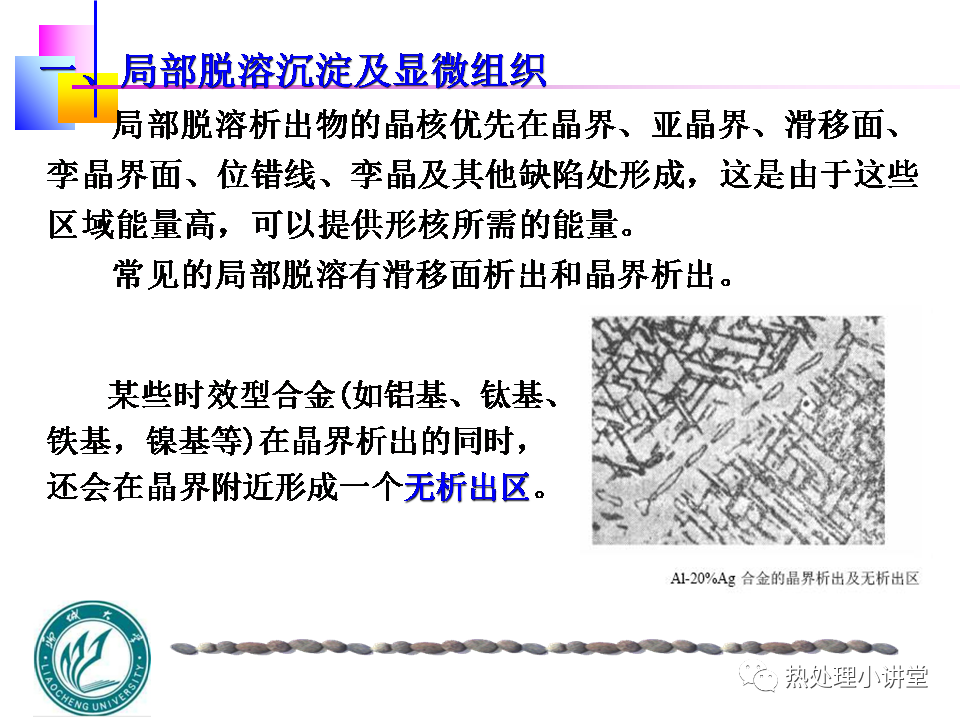

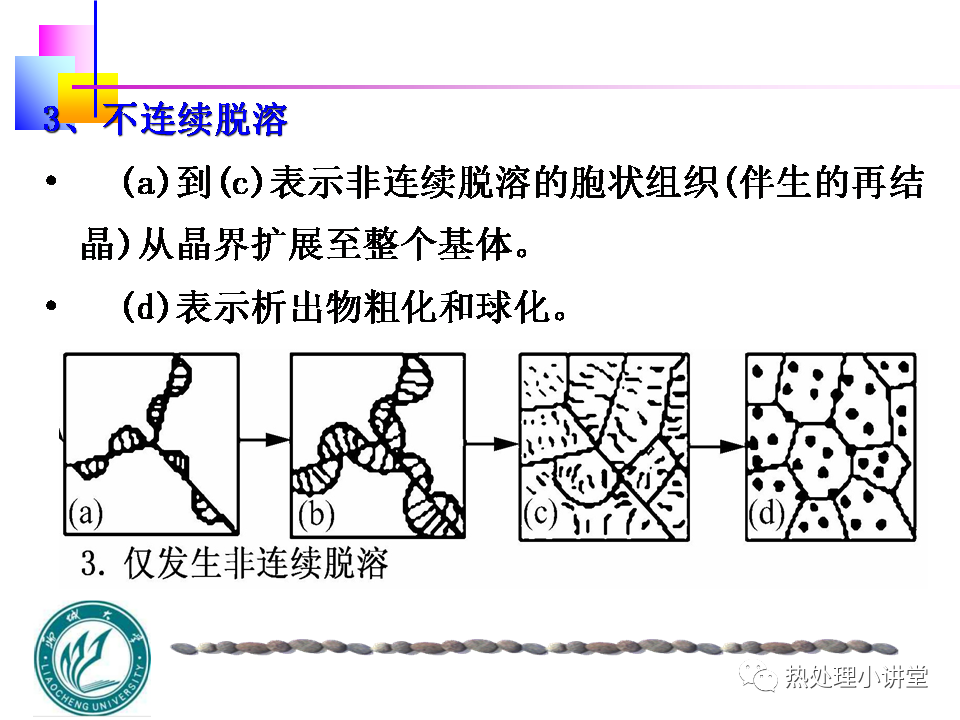

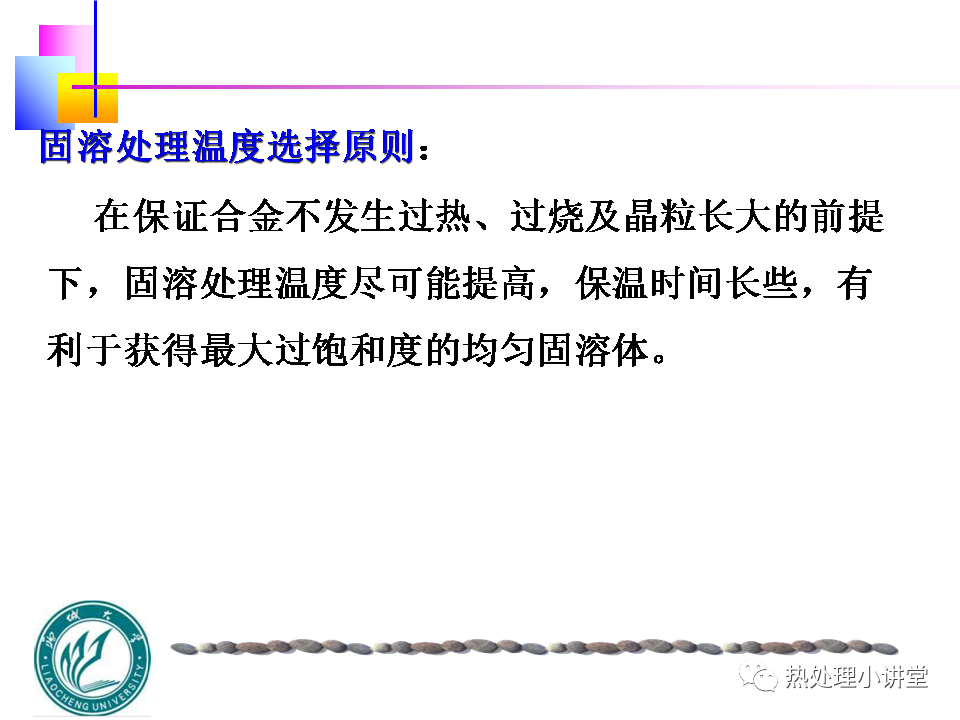

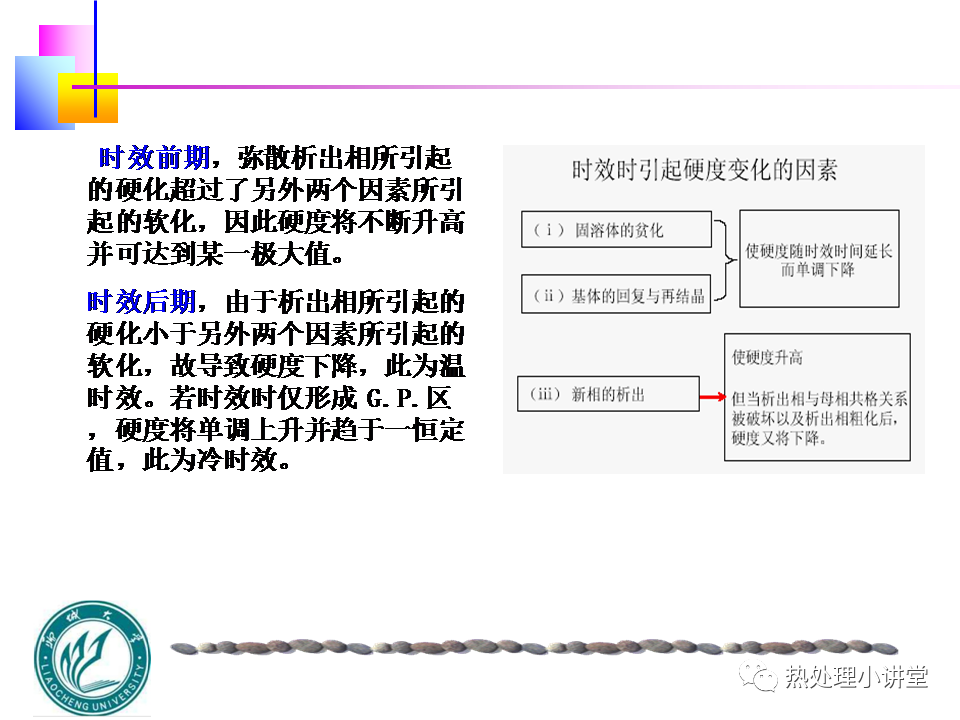

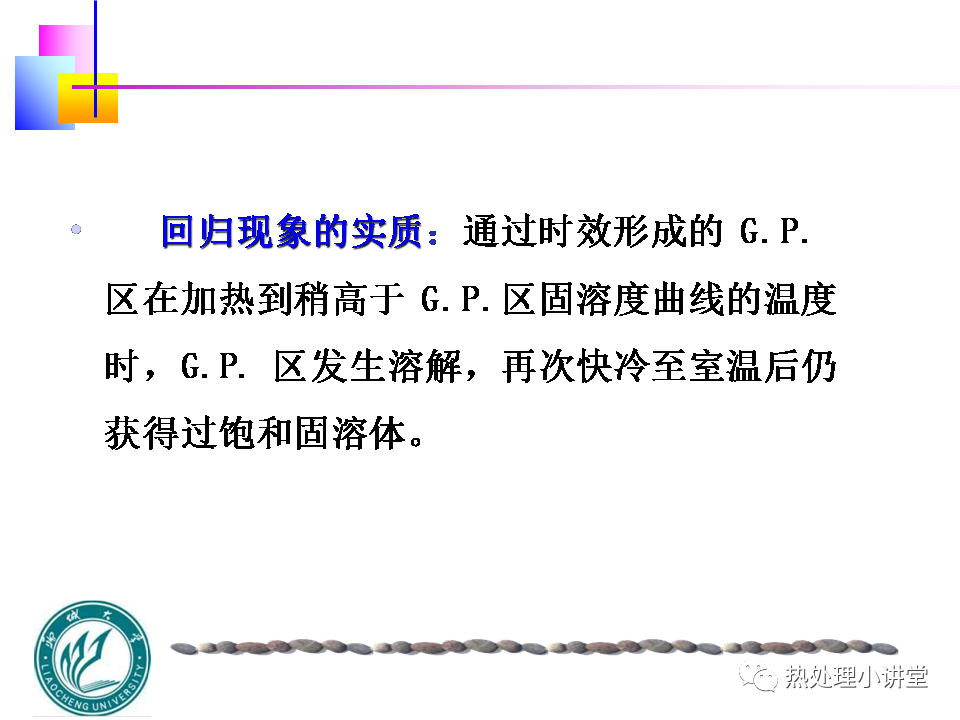

相關文章:
