20#無縫鋼管（φ51mmX3.5mm）水平固定手弧焊操作技能的評定

20#無縫鋼管（φ51mmX3.5mm）水平固定手弧焊操作技能的評定

焊工管狀對接操作技能考試常見的小管（φ25mm~φ60mm）和大管（φ108mm~φ159mm）兩個級別，按位置有分為水平轉動，水平固定，垂直固定等。本例為：φ51mmX3.5mm20#無縫鋼管水平固定對接手弧焊，代號為D₁ -12。

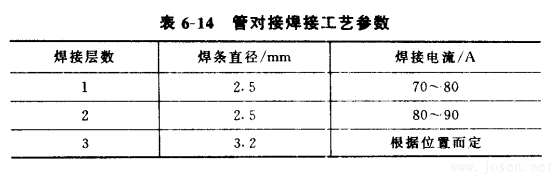

焊工考試委員會提供的考試試件的尺寸和坡口形式，如圖6-14所示。焊接工藝參數見表6-14。焊接三個試件。按照《鍋爐壓力容器焊工考試規則》的規定，進行外觀檢查（包括通球試驗）、斷口檢驗和彎曲試驗。

（一）外觀檢查

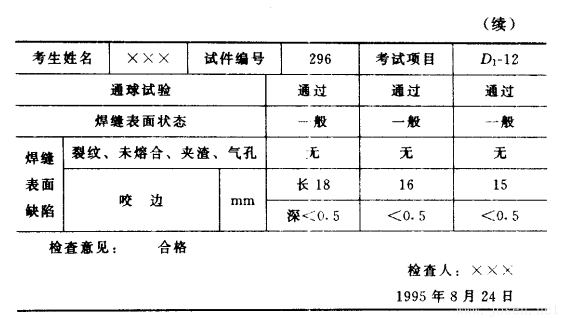

外觀檢查的結果見表6-15。焊縫兩側雖有咬邊，但深度均小于0.5mm，且咬邊總長度不超過焊縫長度的20%。

    利用直徑為43.35mm的通球進行通球試驗，檢驗合格。

    綜上所述，試件的外觀檢查意見為合格。

（二）斷口檢驗

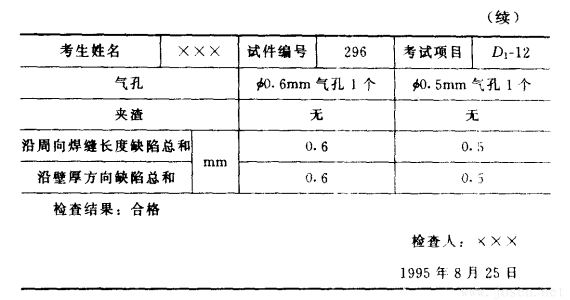

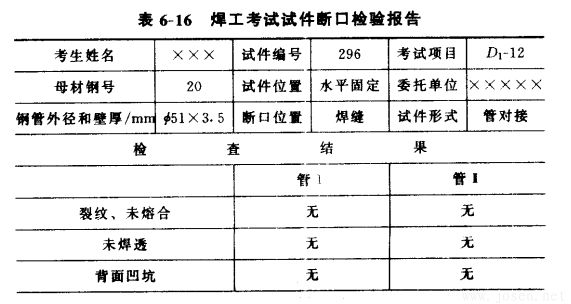

用機械的方法在試件焊縫上加工出一條溝槽（圖6-8），然后將試件壓斷，檢查斷口缺陷。其檢驗結果如表6-16所示。雖然焊縫內部有氣孔，但其數量和尺寸均在允許的范圍內，因此斷口檢驗合格。

（三）冷彎試驗

冷彎試驗結果，如圖6-17所示，檢查意見為合格。

經考試后，該焊工取得該考試項目的焊工考試合格證。
