国产精品嫩草影院久久久 I 国产在线天堂 I 狠狠躁日日躁夜夜躁影院 I 99热这里只有精品在线 I 黑人巨大精品 I 青青草原在线免费观看视频 I sss在线观看 I 91免费视频网址 I 日日人人 I 欧美激情xxx I 男人天堂a在线 I 男人天堂999 I 无码精品一区二区三区AV I 成人看片黄a免费看视频 I 你懂的网站在线 I 香港一级纯黄大片 I 性欧美zoo I jizzz老师 I 欧美色偷偷 I 亚洲国产综合一区 I 性色浪潮 I 色爱情人网站 I 欧美亚洲成人免费 I 四虎中文 I 欧美日韩综合另类 I 精品国产理论 I 一个色精品 I 五月天视频一区 I 麻豆午夜电影在线观看 I 男人把女人桶到爽免费应用 I 午夜神马久久 I 免费无码又爽又刺激高潮软件 I 狠狠色成人一区二区三区 I 综合久久888 I 日本黄色片日本黄色片 I 一本岛在线观看 I julia中文字幕影音先锋 I 91噜噜 I 性视频日韩

鍛造折疊

由于切料不齊、毛刺、飛邊等原因，容易在表面形成折疊，其特點(diǎn)是折疊較粗大，形狀不規(guī)則，易出現(xiàn)在零件表面。

最好采用熒光磁粉進(jìn)行探傷，使缺陷顯示更為清晰、直觀。鍛造折疊的磁痕一般與表面成一定角度的線狀、溝狀及魚鱗片狀，如圖1所示。

將缺陷截面制成金相試樣在顯微鏡下觀察，缺陷尾部圓鈍，兩側(cè)光滑，有明顯氧化現(xiàn)象，如圖2所示，缺陷內(nèi)未發(fā)現(xiàn)材料夾雜物等異物分布。冷酸腐蝕金相試樣后觀察，缺陷部位及其兩側(cè)有嚴(yán)重的脫碳及氧化；觀察缺陷分層處的表面形貌，其塑性變形痕跡較明顯，無撕裂狀斷口形貌。經(jīng)過顯微硬度檢測(cè)及金相觀察，缺陷分層處表面存在不同程度的滲碳硬化現(xiàn)象。綜上分析，表明該缺陷應(yīng)在熱處理淬火之前就已存在，并且與外界相通，判定缺陷為鍛造折疊。

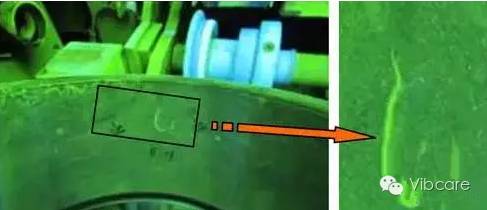

圖1 鍛造折疊

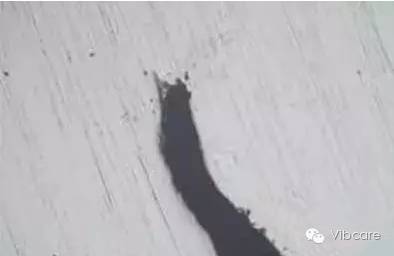

圖2 缺陷截面金相形貌圖

鍛造過燒

鍛造加熱溫度過高，保溫時(shí)間過長(zhǎng)產(chǎn)生過熱，嚴(yán)重時(shí)晶界氧化甚至熔化。微觀觀察不僅表面層金屬晶界被氧化開裂呈現(xiàn)尖角；而且，金屬內(nèi)部成分偏析較嚴(yán)重的區(qū)域，晶界也開始熔化，嚴(yán)重時(shí)也會(huì)形成尖角狀洞穴。過燒的材料在這種缺陷狀態(tài)下進(jìn)行鍛造加工，受到重錘的鍛打、沖孔及碾擴(kuò)，缺陷處會(huì)在此產(chǎn)生撕裂，形成更大的缺陷。鍛造嚴(yán)重過燒的表面形態(tài)如桔子皮，上面分布有細(xì)小的裂縫和很厚的氧化皮。

宜采用熒光磁粉進(jìn)行探傷，使缺陷顯示更為清晰。麻點(diǎn)孔洞為鍛造過燒缺陷所致，如圖3所示。

沿缺陷截面制取金相試樣在顯微鏡下觀察，可見孔洞在表面及次表面均有分布，局部呈尖角狀，大小不一，深不見底，邊緣有細(xì)小裂紋分布，部分區(qū)域已出現(xiàn)晶界氧化現(xiàn)象，孔洞形貌見圖4。另沿缺陷孔洞處砸制斷口后觀察斷口面，可見斷口呈石狀斷口，其上分布大量孔洞及微細(xì)裂紋。

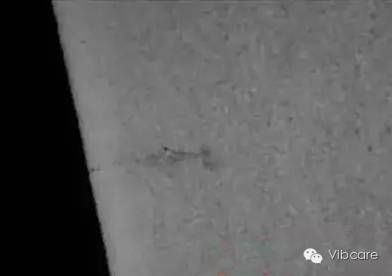

圖3  鍛造過燒

圖4  缺陷截面孔洞金相形貌

在淬火過程中，當(dāng)淬火溫度過高或冷卻速度太快，內(nèi)應(yīng)力大于材料的斷裂強(qiáng)度時(shí)，就會(huì)出現(xiàn)淬火裂紋。

宜采用熒光磁粉探傷來提高靈敏度和可靠性。淬火缺陷磁痕一般呈斜線形、圓弧形、樹枝狀或網(wǎng)狀，起始部位較寬，隨延伸方向逐漸變細(xì)，如圖5所示。

基本沿圓周方向分布，尾部尖細(xì)。切取裂紋處制成金相試樣后觀察，可見裂紋很深，基本垂直于外表面，其內(nèi)未發(fā)現(xiàn)材料夾雜等異物分布。沿裂紋處砸制斷口后觀察，斷口為脆性斷口，斷口面有明顯回火色，如圖6所示。

圖5  淬火裂紋

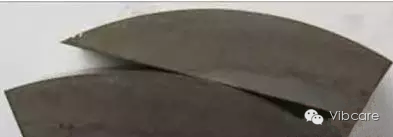

圖6 淬火裂紋處斷口形貌
