国产日韩欧美二区,一级黄色大片视频,国产传媒在线播放

1．解理斷裂的定義：解理斷裂時金屬或者合金在外加正應力作用下沿著某些特定低指數結晶學平面（解理面）發生的一種低能斷裂現象，一般呈現脆性特征，很少塑性變形，斷面呈結晶狀，有許多強烈反光的小平面（或小刻面）。

注：解理面：( cleavage plane)是指礦物晶體在外力作用下嚴格沿著一定結晶方向破裂，并且能裂出光滑平面的性質的平面。解理面一般光滑平整，一般平行于面間距最大，面網密度最大的晶面，因為面間距大，面間的引力小，這樣就造成解理面一般的晶面指數較低，如Si的解理面為(111)。

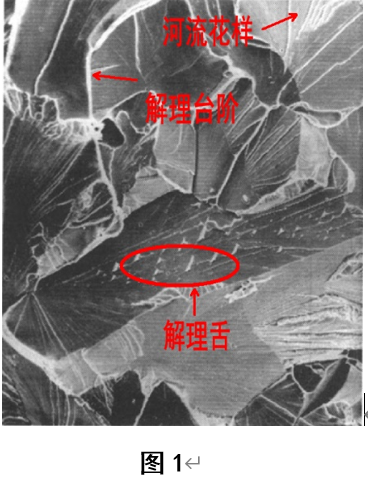

2．解理斷裂的微觀特征：解離斷口的微觀特征有解理臺階、河流花樣、解理扇形、“舌頭”花樣、“魚骨花樣”、瓦納線等，圖1為一個典型的解理解斷口形貌。

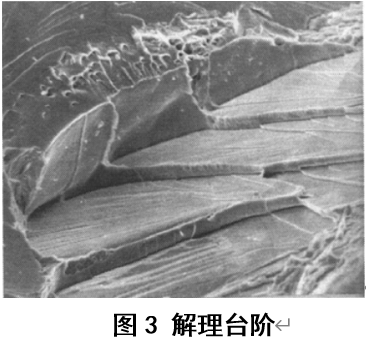

（1）解理臺階（圖3）：是兩個不同高度的解理面相交時形成的。

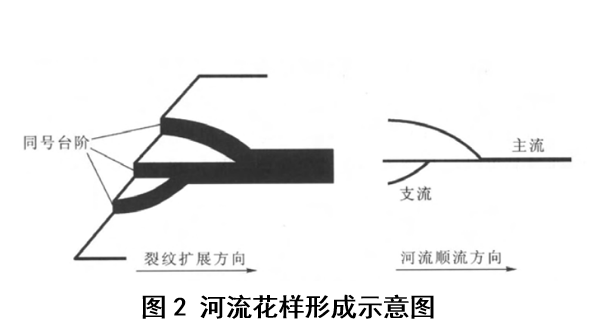

（2）河流花樣（圖4）：解理斷口最主要的特征是其線條的形狀與水系網格的相似性，根據他們的形狀，把這些線條稱為河流花樣。所謂的“河流”實際上是一些臺階，他們把不同的裂紋連接起來。

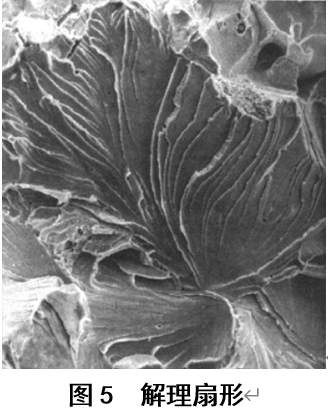

（3）解理扇形（圖5）： 解理裂紋通過晶界后，在新的晶粒中某一點上生核，從此處開始裂紋擴展到整個晶粒。在這個晶粒內部，河流花樣以裂紋源頭為中心，以扇形的方式向外擴展，形成解理扇形。

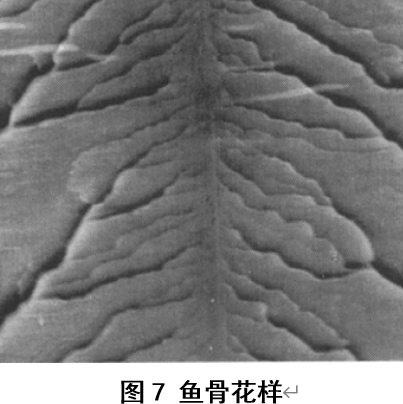

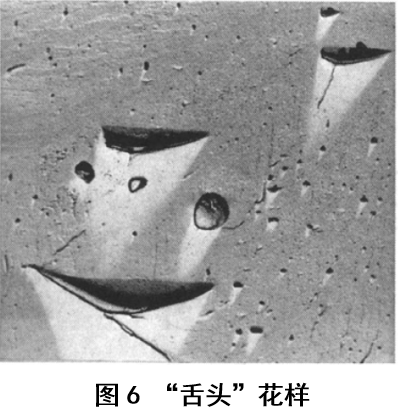

（4）“舌頭”、“魚骨”花樣（圖6、圖7）： 體心立方和密排六方結構金屬（金屬學及與熱處理書中第一章有介紹）中存在著機械孿晶。裂紋前沿遇到孿晶時會以孿晶和基體分離的方式而偏離原來的擴展方西，而形成解理舌花樣或魚骨花樣。

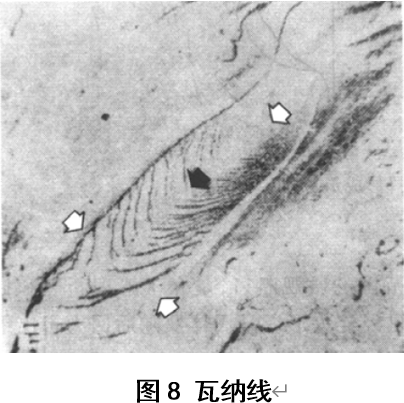

（5）瓦納線（圖8）：極脆的材料（如：玻璃）解理斷裂斷裂時，會出現一種所謂的“瓦納線”的解理特征。值得注意的是：“瓦納線”與人字紋花樣相似，但其擴展的方向恰恰相反，人字匯聚的方向為裂紋擴展方向。

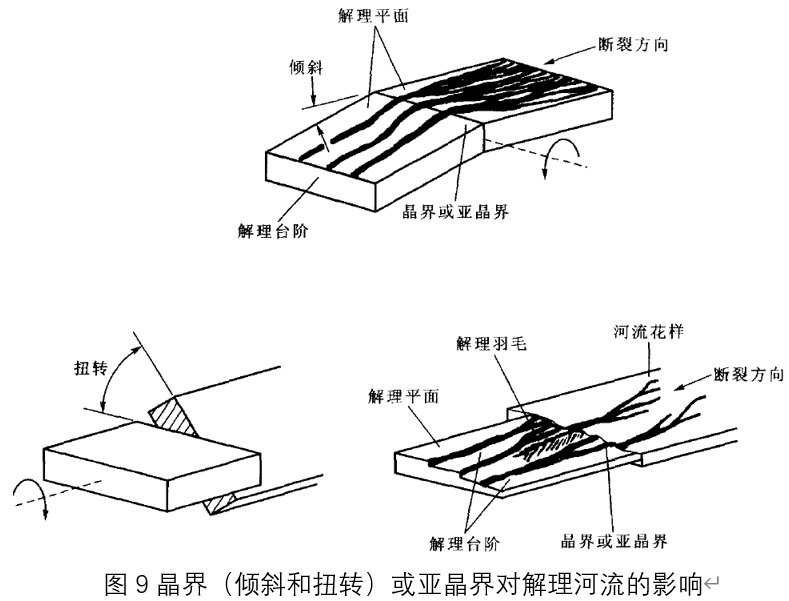

3. 晶界對解理河流的影響（圖9）：解理裂紋從一個晶粒進入到相鄰晶粒時（解理裂紋通過晶界），擴展方向會發生變化。當解理裂紋前沿與一傾斜小角度晶界相遇時，河流只是簡單改變方向，在相鄰晶粒內繼續流動。

4.解理斷口中各形貌的聯系：在晶內低能界面斷裂（解理面）→解理面相交（解理臺階）→解理臺階匯聚（河流花樣、扇形花樣）。

文章來源：機械裝備缺陷與失效分析


	? 請關注微信公眾號: steeltuber. 轉載請保留鏈接: http://m.yaqiao.net.cn/Steel-Knowledge/1602058776.html

(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載，轉載目的在于傳遞更多技術信息。我們尊重原創，版權歸原作者所有，若未能找到作者和出處望請諒解，敬請聯系主編微信號：steel_tube，進行刪除或付稿費，多謝!)

在线免费观看激情视频-亚洲国产黄-性猛交aaaa片免费看蜜桃视频-精品国产一二区-国产在线精品视频免费观看-91欧美精品
