1、工業純鐵-退火-白色等軸晶為F晶粒,黑色網絡為晶粒之間的邊界。
2、20鋼-退火-F+P,白色晶粒為F,黑色塊狀為片P。3、45鋼-退火-F+P,白色晶粒為F,黑色塊狀為片狀P。
4、65鋼-退火-F+P,黑色基體為片狀P,白色呈網絡狀分布的為F。
5、T8鋼-退火-片狀P。

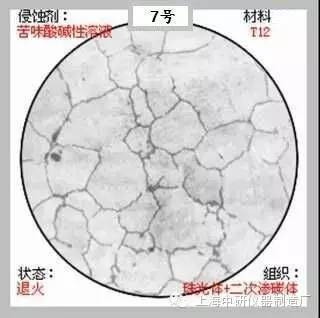

6、T12鋼-退火-黑白相間的層片狀基體為P,晶界上的白色網絡為Fe3Cll。7、T12鋼-退火-P+Fe3Cll,Fe3C染成黑色,P仍保留白色。
8、亞共晶生鐵-鑄態-P+Ld+Fe3Cll,斑點裝基體為共晶Ld,黑色枝晶為P。
9、共晶生鐵-鑄態-共晶Ld是由P+Fe3Cll+Fe組成,P組織細小。

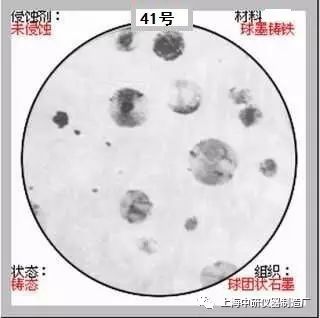

10、過共晶生鐵-鑄態-Fe3Cll+Ld,板條狀是Fe3Cl,斑點狀是Ld。
11、T8鋼-正火態-S。細層片狀F與Fe3C的機械混合物。
12、T8鋼-等溫淬火-B上+M+A殘。B上是由成束的大致平行排列的條狀F與分布在F條間的斷續Fe3C組成的羽毛狀組織。
13、T8鋼-等溫淬火-B下+M+A殘。B下是呈扁片狀的過飽和F與分布在F內的短針狀Fe3C的兩相混合物。
14、20鋼-淬火-板條M。
15、T8鋼-淬火-針狀M+Ar。高碳M呈針狀,互成一定的角度。
16、45鋼-正火-F+S。白色條塊狀為F。沿晶界析出;黑色塊狀為S。

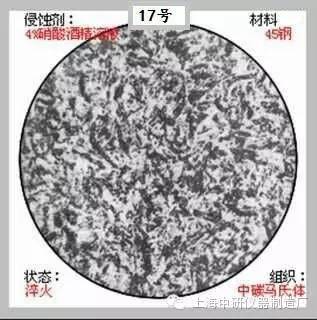

17、45鋼-860度水淬-860度水淬-中碳M。M成板條和針狀混合分布。
18、45鋼-860度水淬低回火-回火中碳M。
19、45鋼-860度水淬中溫回火T。回火T是從M分解出的F基體上分布極細粒狀Fe3C的混合物組合。
20、45鋼-860度水淬高溫回火S。回火S是F基體上分布細粒狀Fe3C的混合物。
21、45鋼-780度水淬-亞溫淬火組合F+M。M呈黑色,F為白色。

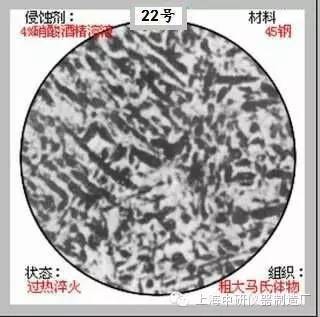

22、45鋼-1100度水淬-水淬過熱淬火組織M。
23、T12球化退火-球狀P。是F基體上分布顆粒狀Fe3C。白色為F基體,白色小顆粒為Fe3C。
24、T12-780水淬低溫回火-回火M和粒狀Fe3C。黑色為隱針狀回火M,白色顆粒為Fe3Cll。25、T12-1100水淬低溫回火低溫回火組織M+Ar,粗針狀黑色回火M體及灰白色的殘留Ar。
26、40cr調質-回火S。白色F基體上分布著細的淺黑色顆粒Fe3C。
27、65mn淬火低溫回火-回火T。白色F基體上分布極細的黑色Fe3C顆粒,它仍保持M位向。
28、GCr15常規淬火低溫回火-回火M及細顆粒碳化物+A殘。
29、W18Cr4V 鑄態-Ld+T+M+Ar。共晶Ld呈魚骨狀分布。

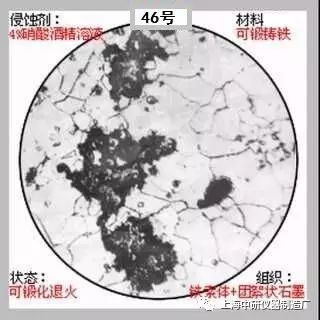

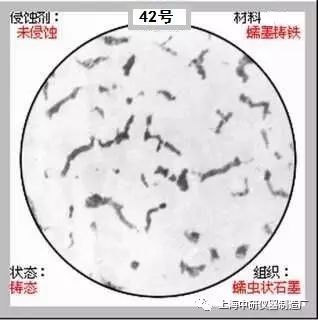

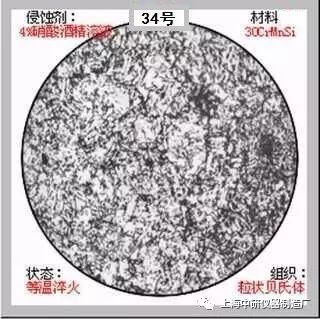

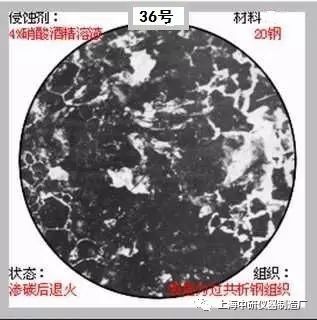

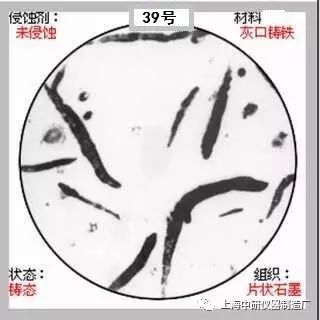

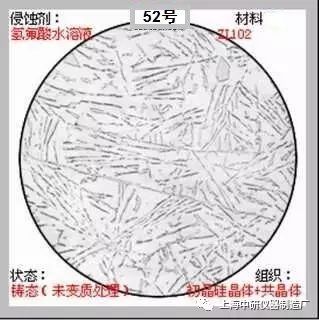

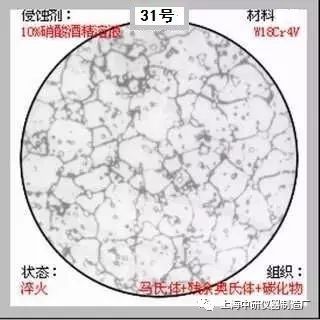

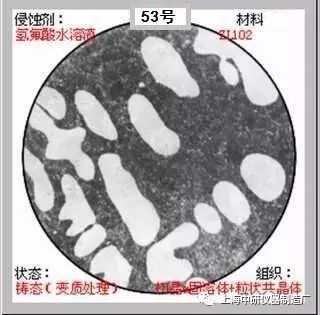

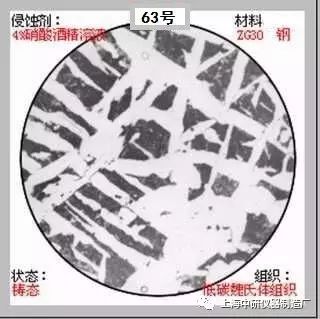

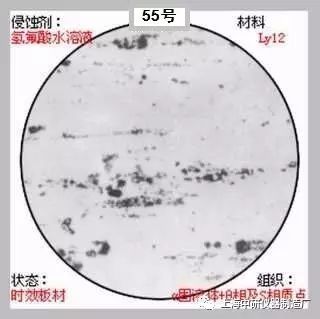

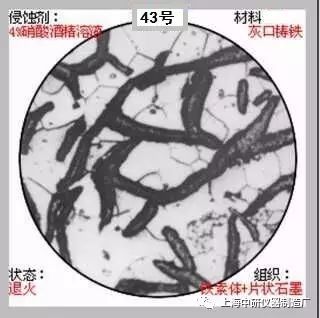

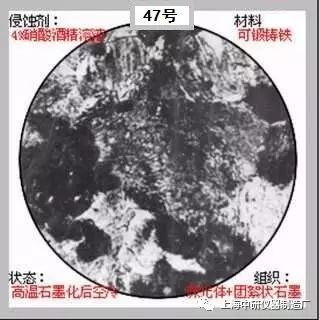

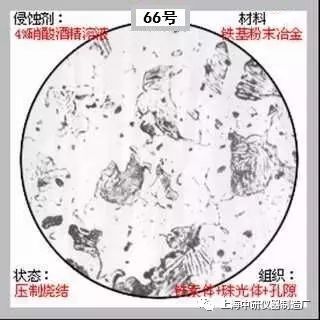

30、W18Cr4V退火-S+碳化物。基體為S,S呈暗黃色,白色塊狀為共晶碳化物,白色細小顆粒為二次碳化物。31、W18Cr4V淬火-M+Ar+碳化物。白色基體為隱針狀淬火M及Ar. 450X。32、W18Cr4V淬火及回火-M+碳化物+A殘。黑色基體為回火M+Ar,白色大塊顆粒為共晶碳化物,細小顆粒為二次碳化物。33、1Cr18Ni9Ti 固溶處理-A。白色晶粒為A晶粒,部分晶粒呈孿晶。34、30CrMnSi 等溫淬火 B粒。由灰白色F和它所包圍的小島狀組織所組成。35、ZGMn13 A+碳化物。白色基體為A,黑色網絡為晶界,沿A晶析出顆粒狀碳化物。36、20鋼 滲碳的平衡組織。最表層為過共析層,黑色基體為P,白色網絡為Fe3Cll。37、40cr 調質+軟氮化 軟氮化組織。白色表層為多相化合物,其結構一般為:Fe4N、Fe3N、CeN的混合組織。比較致密,余為回火索氏體。38、45鋼-滲B組織。表層白色為硼化物Fe2B相,呈現齒形契入基體中。39、灰口鑄鐵 HT的石墨形態。黑色片狀組織為石墨,因未作浸蝕,故基體未顯示,呈白色。40、可鍛鑄鐵-KT的石墨形態。黑色団絮狀組織為石墨,類似棉絮,外形較為規則。41、球墨鑄鐵 QT的石墨形態。黑色的球狀組織為石墨。42、蠕墨鑄鐵的石墨形態。蠕墨鑄鐵的石墨結構處于片狀石墨和球狀石墨之間,其特征石墨的長與厚之比值較小,片厚短,兩端都圓鈍。43、灰口鑄鐵-HT100 F基體灰口鐵。基體F為白色,并顯示黑色網絡晶界,F基體為上分布著黑色的片狀石墨。44、灰口鑄鐵-HT-150 F+P基灰鑄鐵。P呈黑色片狀,F分布于片狀石墨兩側呈白色,片狀石墨為黑灰色。45、灰口鑄鐵-HT-200 P基灰口鐵。灰黑的長片為石墨,基體為灰黑色教習的片狀珠光體。46、可鍛鑄鐵-KT350-10 F基可鍛鑄鐵。基體為F,呈白色,有明顯的黑色F網絡晶界。47、可鍛鑄鐵-KT550-04 P基可鍛鑄鐵。基體P呈黑白相間的層片狀。有的有小量白色F,黑色団絮狀為石墨。48、球墨鑄鐵-QT400-15 F基球墨鑄鐵。白色基體為F,黑色網絡為F晶界,黑色球狀為石墨。49、球墨鑄鐵-QT500-5 F+P基球墨鑄鐵。黑色球狀為石墨,白色F環繞于球狀石墨周圍,成為牛眼狀組織。50、球墨鑄鐵-QT700-2 P基球墨鑄鐵。黑白相間的層片狀為P,灰黑色球狀為石墨。51、高磷鑄鐵 P+片狀石墨+磷共晶. 層片狀基體為P,由于深浸蝕而成黑色;灰黑色為片狀石墨,白色棱角狀為磷共晶。52、ZL102-未變質的鋁硅合金。淺灰色粗大的針狀硅晶體與白色∝固溶體組成共晶組織+少量的淺灰色多邊形的初晶硅晶粒。53、ZL102 已變質的鋁硅合金。白色枝晶狀組織為初生∝固溶體,其余為灰黑色細粒狀硅與白色∝固溶體組成的共晶組織。54、LY12- 白色為∝(AL)基體與深黑色的[∝(AL)+θ相)CuAl2)+S相(Al2CuMg)]三元共晶及[∝(AL)+θ相)CuAl2)]二元共晶。三元、二元共晶均呈網絡分布,難于分辨。55、LY12-硬鋁的時效組織。白色∝(AL)基體上分布黑色θ相(CuAl2)及S相(Alo2CuMg)強化相質點。56、H70-單相黃銅組織。為鋅溶于銅中的∝固溶體等軸晶粒。有的晶粒含有孿晶。57、H62-雙相黃銅組織。白色部分為∝固溶體基體,黑色條塊狀是以電子化合物CuZu為基的β固溶體。58、QSn10-亮白色樹枝狀為錫溶于銅鐘的∝固溶體。∝樹干富銅,外圍較黑處富錫;樹枝間隙處白色中分布很細小的點為(∝+δ)共析體。δ是以電子化合物Cu31Sn8為基的固溶體。59、QSn10-∝固溶體單相組織,晶粒內有滑移帶。60、鎳基軸承合金-∝+β‘+η組織,白色方塊為β’相,放射針狀為η相,基體∝呈黑色。61、鎳基軸承合金∝+(∝Pb)+β)共+Cu2Sb)組織白色方塊為β相(SnSb)硬質點。部分針狀為銅銻化合物(cu2Sb),其余為(∝+(Pb)+β)共晶軟基體。62、45鋼-黑白相見層狀交替排列帶狀組織。白色晶粒為F,黑色塊狀為P。63、ZG30-低碳魏氏體。白色針狀、塊狀為F,黑色為P。64、T13-高碳魏氏體。黑色塊狀為P,白色網絡為Fe3C,Fe3C呈針狀插入、甚至穿透P晶粒。66、鐵基粉末冶金-鐵素體+珠光體+孔隙。白色基體為鐵素體,黑色粗片狀為珠光體,極少量條狀滲碳體,黑色顆粒為孔隙。
(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載，轉載目的在于傳遞更多技術信息。我們尊重原創，版權歸原作者所有，若未能找到作者和出處望請諒解，敬請聯系主編微信號：steel_tube，進行刪除或付稿費，多謝!)
