在线免费观看激情视频-亚洲国产黄-性猛交aaaa片免费看蜜桃视频-精品国产一二区-国产在线精品视频免费观看-91欧美精品

圖號(hào)：08-01

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：08鋼

處理：冷軋后退火處理

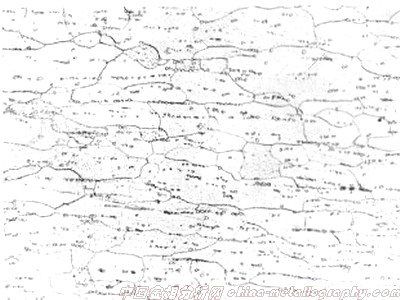

組織及說明：輕微變形的鐵素體晶粒上，有許多順著加工變形方向分布的細(xì)小顆粒狀三次滲碳體，相當(dāng)于2
級(jí)，尚屬正常情況。
    由于三次滲碳體硬度很高，沖壓時(shí)幾乎不變形，它將成為鋼板變形的障礙，特別是當(dāng)它沿晶界析出或呈鏈狀分布時(shí)，將破壞金屬基體的連續(xù)性，降低鋼板的沖壓性能，有時(shí)將會(huì)導(dǎo)致開裂。因此，冷軋深沖鋼板標(biāo)準(zhǔn)中規(guī)定，要對(duì)滲碳體的數(shù)量和分布進(jìn)行評(píng)定，并限制其合格級(jí)別。

圖號(hào)：08-02

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：08鋼

處理：冷軋

組織及說明：冷變形拉長(zhǎng)的鐵素體晶粒，晶界處聚集
分布著條塊狀三次滲碳體。這種聚集分布形態(tài)的三次滲碳體，易使零件在沖壓時(shí)沿著它的分布方向開裂。
    由于三次滲碳體的數(shù)量及分布形態(tài)對(duì)沖壓性能具有明顯的影響，因此冷軋深沖鋼板的標(biāo)準(zhǔn)規(guī)定：ZF、HF、F三級(jí)鋼板的三次滲碳體不得超過2級(jí)。z級(jí)鋼板的三次滲碳體不得超過3級(jí)。評(píng)定三次滲碳體規(guī)定在500倍放大下進(jìn)行。

圖號(hào)：08-03

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：08鋼

處理：冷軋后堆冷

組織及說明：Φ30mm鋼管，熱軋溫度稍高，故等軸鐵素體晶粒較粗，但由于堆冷的冷卻稍緩，因此珠光體量相對(duì)量少，三次滲碳體于部分鐵素體的晶界上析出。
    低碳鋼中存在三次滲碳體，拋光浸蝕后在顯微鏡下觀察時(shí)，由于它的硬度較鐵素體為高，所以它稍有凸出而呈微紅色，用質(zhì)量分?jǐn)?shù)為lO％的苛性鈉溶液煮lOmin后將呈微棕色，若用堿性苦昧酸鈉溶液煮10min后，三次滲碳體即被染成深棕色。

圖號(hào)：08-04

浸蝕劑：未浸蝕

材料及狀態(tài)：08鋼

處理：冷沖壓成形

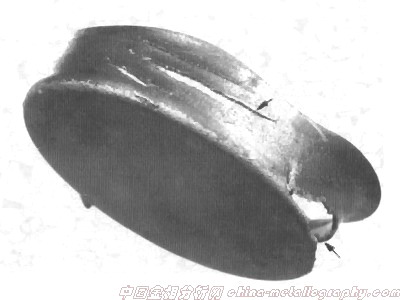

組織及說明：三次滲碳體引起的脆性。零件在冷沖壓時(shí)發(fā)生嚴(yán)重開裂，如圖中箭頭所指部位。
    裂紋沿零件圓周分布，裂開的口子很大，裂口凹凸彎曲不平整，似為撕裂的斷口，從斷口觀察，屬明顯的脆性斷裂。
   08F鋼的成分偏析傾向較大，時(shí)效敏感性較強(qiáng)，經(jīng)時(shí)效處理后韌性下降，冷變形大時(shí)會(huì)因時(shí)效脆性而發(fā)生開裂，水韌處理可消除時(shí)效脆性，08制時(shí)效敏感性比08F鋼稍弱，退火后導(dǎo)磁性能好，故常用來制造電磁鐵、電磁吸盤等磁性零件。

光學(xué)放大倍數(shù)：1×

圖號(hào)：08-05

浸蝕劑：4%硝酸酒精

材料及狀態(tài)：08鋼

處理：冷沖壓成形

組織及說明：三次滲碳體引起的脆斷。在圖08-04開裂零件上取樣觀察金相組織，發(fā)現(xiàn)基體為鐵素體，
箭頭l所指處為鐵素體晶粒邊界；晶粒邊界處尚有粗大呈連續(xù)網(wǎng)狀分布的三次滲碳體，見箭頭2所指。三次滲碳體相當(dāng)于6級(jí)。
    08鋼原材料由于退火工藝不當(dāng)，導(dǎo)致緩冷時(shí)在鐵素體晶界處析出網(wǎng)狀分布的三次滲碳體，導(dǎo)致鋼材變脆，塑性和韌性大幅度降低。這種材料
如進(jìn)行冷沖壓成形，極易發(fā)生脆性開裂。
    上述網(wǎng)狀分布的三次滲碳體，可采用高溫加熱后迅速冷卻(正火)的方法來消除或者改善。
