寫在前面
游標卡尺是工業上常用的測量長度的儀器，可直接用來測量精度較高的工件，如工件的長度、內徑、外徑以及深度等。在日常工作中，很多人都會用到，幾乎所有金粉都不陌生，那么游標卡尺貌似簡單，但是你真的用對了嗎？

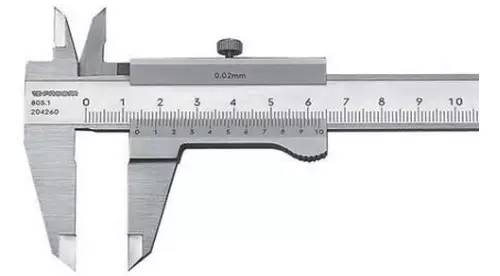

游標卡尺作為一種被廣泛使用的高精度測量工具，它是由主尺和附在主尺上能滑動的游標兩部分構成。如果按游標的刻度值來分，游標卡尺又分0.1、0.05、0.02mm三種。
游標卡尺的讀數方法
以刻度值0.02mm的精密游標卡尺為例，讀數方法，可分三步：
1）根據副尺零線以左的主尺上的最近刻度讀出整毫米數；
2）根據副尺零線以右與主尺上的刻度對準的刻線數乘上0.02讀出小數；
3）將上面整數和小數兩部分加起來，即為總尺寸。
先來看一段視頻：游標卡尺的使用視頻
游標卡尺千分尺原理和讀數.ppt主尺的最小分度是1mm，游標尺上有10個小的等分刻度它們的總長等于9mm，因此游標尺的每一分度與主尺的最小分度相差0.1mm，當左右測腳合在一起，游標的零刻度線與主尺的零刻度線重合時
0.02mm游標卡尺的讀數方法
如上圖所示，副尺0線所對主尺前面的刻度64mm，副尺0線后的第9條線與主尺的一條刻線對齊。副尺0 線后的第9條線表示：
0.02x9= 0.18mm，所以被測工件的尺寸為 64+0.18=64.18mm

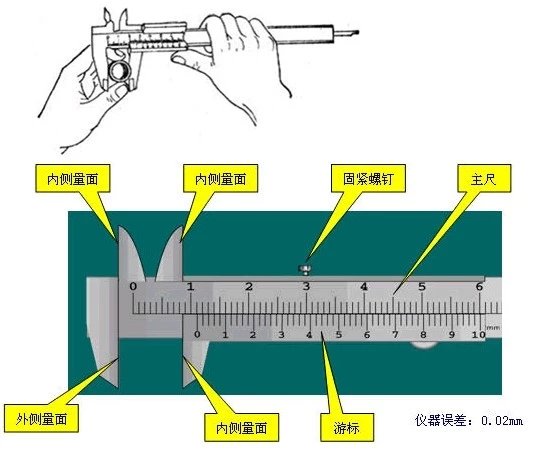

游標卡尺的使用方法
將量爪并攏，查看游標和主尺身的零刻度線是否對齊。如果對齊就可以進行測量：如沒有對齊則要記取零誤差：游標的零刻度線在尺身零刻度線右側的叫正零誤差，在尺身零刻度線左側的叫負零誤差（這種規定方法與數軸的規定一致，原點以右為正，原點以左為負）。
測量時，右手拿住尺身，大拇指移動游標，左手拿待測外徑（或內徑）的物體，使待測物位于外測量爪之間，當與量爪緊緊相貼時，即可讀數，如下圖所示：

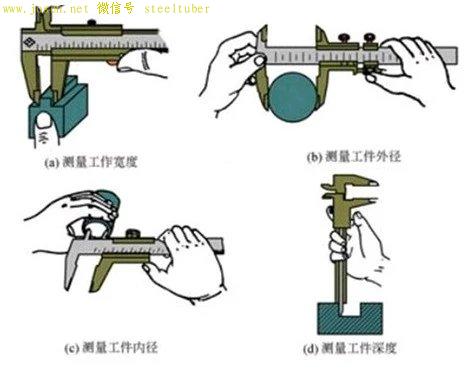

游標卡尺的應用
游標卡尺作為一種常用量具，其可具體應用在以下這四個方面：
1）測量工件寬度
2）測量工件外徑
3）測量工件內徑
4）測量工件深度
具體的這四個方面的測量方法請看下圖：
| |
